تقديم جهاز Vormek TrayShift VTC-500
في مصانع اليوم، تنوع المنتجات ليس خياراً – بل ضرورة. يطلب السوق باستمرار عبوات بأحجام وأوزان وأشكال مختلفة. بينما يفتح هذا التنوع فرصاً سوقية جديدة، فإنه يجلب أيضاً تحديات. واحدة من أكثر الاختناقات خطورة هي إزالة القالب المثبت حالياً في آلة ختم الصواني واستبداله بآخر – وهي مهمة، إذا لم يتم تنفيذها بكفاءة، يمكن أن تؤدي إلى ساعات من توقف الخط.
تم تصميم آلات ختم الصواني من Vormek – سواء من السلسلة العامة أو الاحترافية – لتسهيل تغيير القوالب. ومع ذلك، هناك فرق كبير بين “ممكن” و “سريع وآمن ومنهجي”. هذا هو المكان الذي يأتي فيه جهاز TrayShift VTC-500 – أداة لا تعمل فقط على تسريع تغيير القوالب، بل تجلب النظام إلى العملية، وتعزز السلامة، وتحول صيانة القوالب إلى عملية منهجية.
تقديم تقنية TrayShift

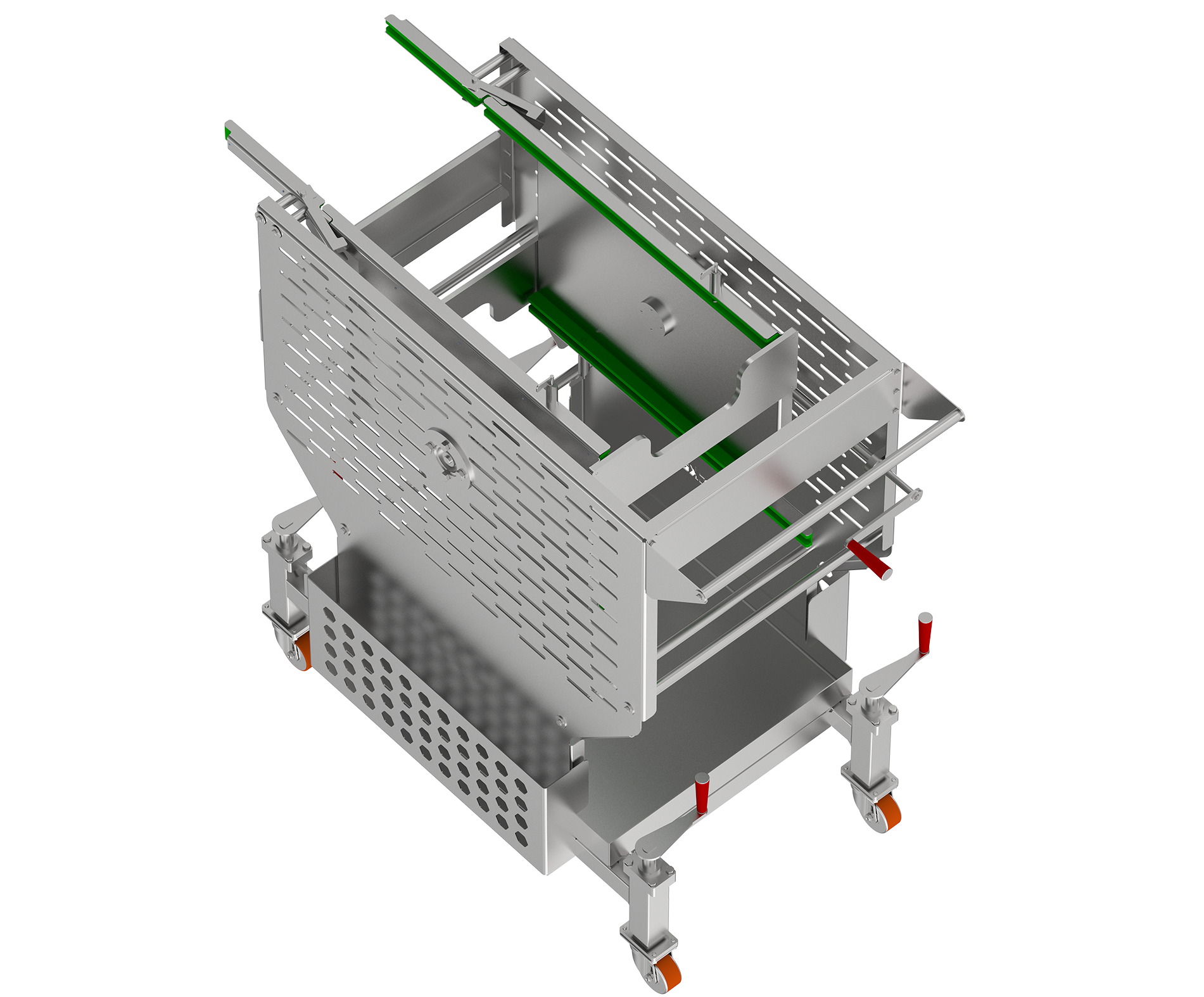

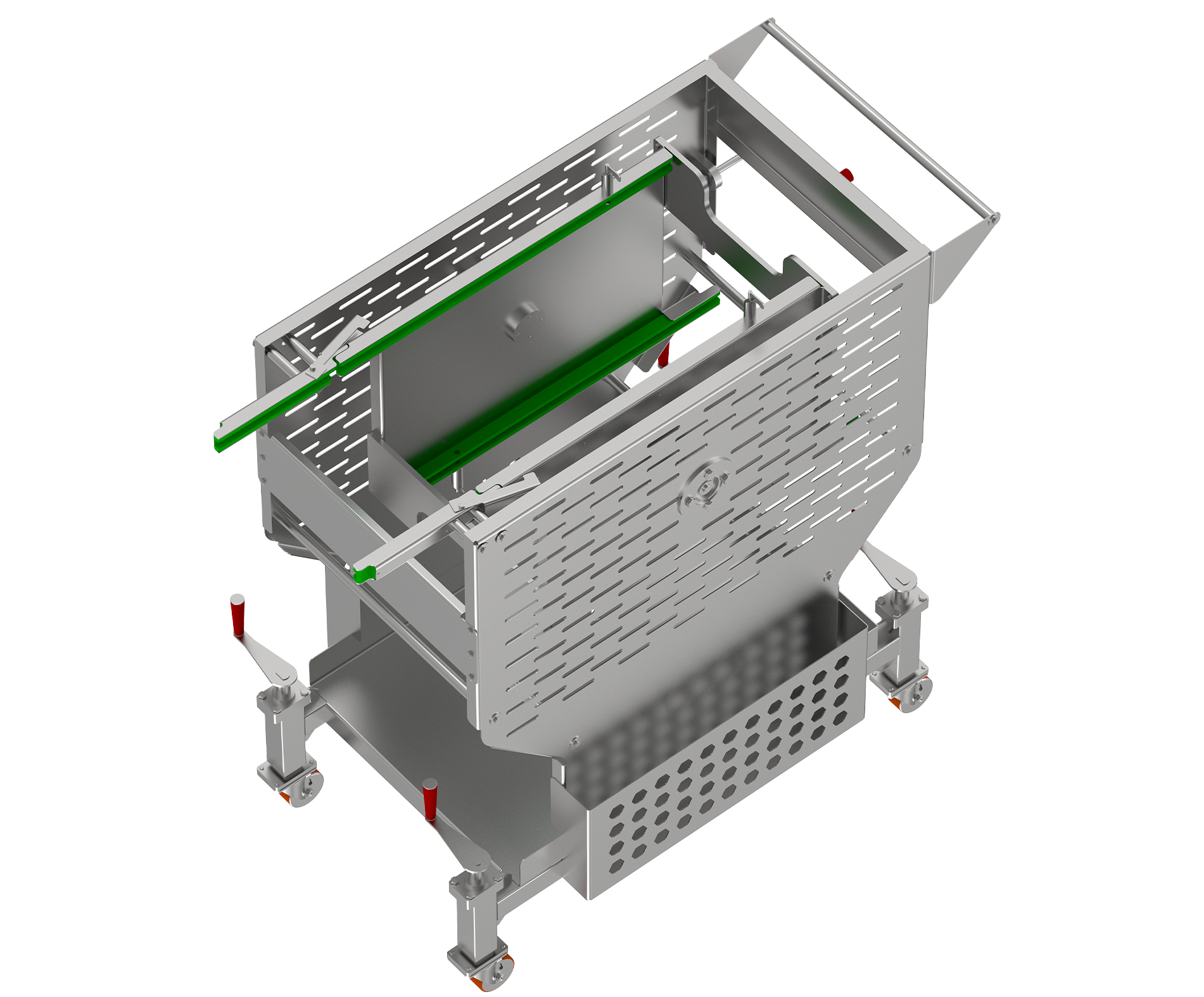

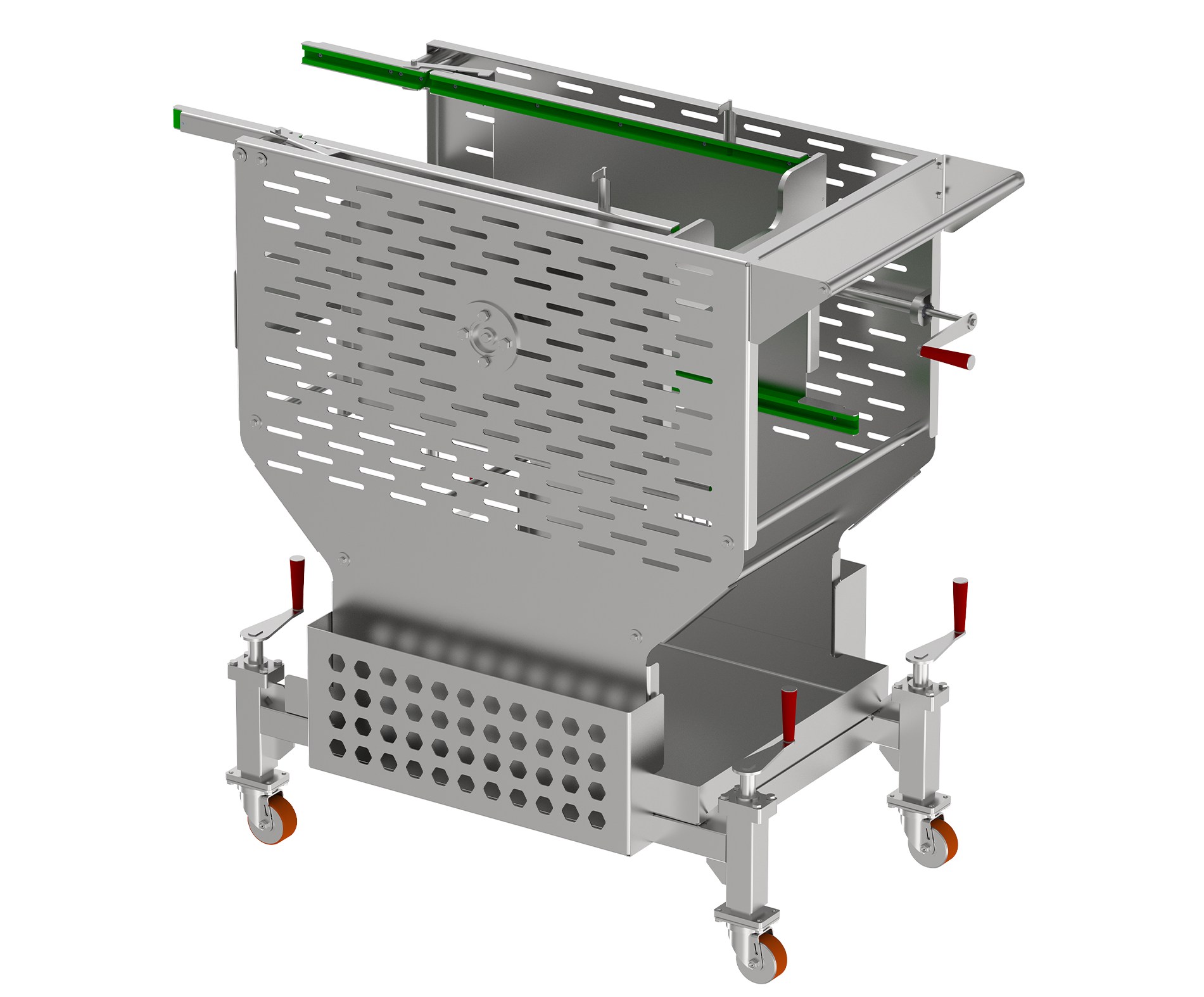

جهاز TrayShift VTC-500 هو عربة تغيير قوالب متخصصة مصممة لنقل وتخزين وتبادل سريع لقوالب آلات ختم الصواني. استناداً إلى مبادئ التنظيم الصناعي 5S، توفر موقعاً مخصصاً ومعيارياً لتخزين القوالب وتحول عملية التغيير إلى عملية سريعة وآمنة وخالية من المتاعب.
يعكس الاسم “TrayShift” وظيفته الأساسية بدقة: نظام الأدوات السريع والتغيير الآمن. يلتقط الشعار التقني فلسفة التصميم الخاصة به: نظام أدوات سريع وتغيير آمن.
التحديات الشائعة في الصناعة
في مرافق الإنتاج التي تستخدم قوالب متعددة لآلة ختم صواني واحدة، تظهر عدة تحديات:
| التحدي | الوصف |
|---|---|
| تخزين غير مناسب للقوالب | القوالب مبعثرة في جميع أنحاء المصنع، مما يعطل تنظيم أرضية الإنتاج |
| تلف القوالب | تسبب المناولة اليدوية أو الوضع غير الصحيح في الصدمات والخدوش وتقليل عمر الخدمة |
| وقت تغيير طويل | عدم وجود نظام موحد يطيل وقت توقف الخط |
| الاعتماد على العمالة البدنية | في العديد من المصانع، لا تزال مناولة القوالب تعتمد على القوة البدنية – صعبة، وتستغرق وقتاً، وخطيرة على كل من القوالب والمشغلين |
| صعوبة الخدمة والصيانة | بدون المعدات المناسبة لتثبيت القالب، يكون الوصول إلى الأجزاء المختلفة للتنظيف أو استبدال الشفرات أو إصلاح العناصر محدوداً – يواجه المشغلون قيوداً جسدية وتشغيلية |
الميزات التقنية
1. بناء كامل من الفولاذ المقاوم للصدأ
الهيكل والجسم الرئيسي مبنيان بالكامل من الفولاذ المقاوم للصدأ 304. توفر هذه المادة مقاومة ممتازة للرطوبة والتآكل وعوامل التنظيف الصناعية والظروف الصعبة لبيئات إنتاج الأغذية. جميع مكونات البوليمر المستخدمة صالحة للطعام، مما يجعلها مناسبة لبيئات صناعة الأغذية الصحية. يتم تشكيل مكونات الألومنيوم ثم طلائها لحماية السطح، مما يعزز مقاومة التآكل.
2. نظام تعديل ارتفاع دقيق بأربع نقاط
واحدة من أكثر ميزات العربة أهمية هي قدرتها على تعديل الارتفاع بأربع نقاط. أثناء تغيير القالب، يجب محاذاة قضبان العربة بدقة مع قضبان آلة ختم الصواني.
كل ساق مجهز بما يلي:
- آلية لولبية
- مقبض تعديل الارتفاع
- آلية قفل الموضع
يمكن للمشغلين ضبط ارتفاع كل ساق بشكل مستقل عن طريق تدوير المقبض المقابل. يوفر هذا نطاق تعديل ارتفاع يتراوح بين 100-150 مم، مما يضمن إمكانية محاذاة قضبان العربة بدقة مع قضبان آلة ختم الصواني على أي ارتفاع.
3. سعة تخزين متزامنة لقوالب متعددة
تستوعب العربة قوالب متعددة في وقت واحد:
- قالبان على قسم الصينية السفلي
- قالبان داخل نظام القضبان
يمكن للمشغلين الاحتفاظ بما يصل إلى أربع مجموعات قوالب كاملة منظمة وجاهزة للاستخدام.
4. نظام قضبان من مستويين مع آلية دوارة
تتميز الأقسام الوسطى والعليا بنظام قضبان من مستويين. يمكن لكل مستوى حمل مجموعة قالب كاملة واحدة. للوصول السريع إلى القوالب المختلفة، تم تجهيز التجميع بآلية دوارة تشمل:
- صندوق تروس صناعي
- نظام نقل الطاقة
- مقبض تحكم يدوي
يمكن للمشغلين تدوير المقبض بزاوية 180 درجة لجلب المستوى الثاني إلى موضع العمل. تصطف القضبان المقابلة بدقة مع قضبان آلة ختم الصواني، مما يمكن من تغيير القالب بسرعة.
5. نظام حركة سهل
العربة مجهزة بعجلات صناعية ثقيلة لسهولة الحركة في جميع أنحاء أرضية المصنع. يسمح مقبض مريح في الأعلى للمشغلين بتوجيه وتحريك العربة بأقل جهد.
6. تخزين مخصص للمكونات المساعدة
بالإضافة إلى نظام تغيير القوالب، تتضمن العربة مساحات مخصصة للمكونات المساعدة. تحتوي المواقع المخصصة على القاعدة والأقسام الجانبية على ملحقات القوالب والمعدات ذات الصلة – مما يدعم مبادئ التنظيم الصناعي 5S.
7. منصة عمل مثالية لخدمة وصيانة القوالب
تتمثل إحدى أهم مزايا العربة في دورها كمحطة خدمة وصيانة مخصصة للقوالب. عند وضعها على العربة، يكون القالب في ارتفاع عمل قياسي، مما يوفر للفنيين وصولاً كاملاً إلى جميع المناطق.
العمليات التي يمكن إجراؤها على القالب في هذا الوضع:
| # | العملية |
|---|---|
| 1 | تنظيف كامل لسطح القالب |
| 2 | إزالة بقايا الفيلم والحاويات |
| 3 | تنظيف شفرات القطع |
| 4 | فحص حالة الشفرات |
| 5 | شحذ الشفرات أو استبدالها |
| 6 | فحص قالب الختم |
| 7 | التحقق من أداء عناصر التسخين |
| 8 | استبدال أو إصلاح العناصر |
| 9 | فحص واستبدال المزدوجات الحرارية |
| 10 | فحص الأسلاك الداخلية |
| 11 | الصيانة الوقائية والإصلاحات الكبرى |
جهاز TrayShift VTC-500 ليس مجرد جهاز نقل – بل يعمل كمحطة خدمة وصيانة مخصصة للقوالب.
الفوائد التقنية والاقتصادية
| الفئة | الفائدة | الوصف |
|---|---|---|
| تشغيلية | تقليل كبير في وقت التغيير | تبادل قوالب سريع وفعال |
| يزيل المناولة الخطرة | لا اعتماد على العمالة اليدوية أو القوة البدنية | |
| زيادة إنتاجية الخط | تقليل وقت التوقف بين فترات تشغيل المنتج | |
| الصيانة | إطالة عمر خدمة القوالب | يمنع الصدمات والتلف أثناء المناولة |
| تبسيط الخدمة والإصلاحات | سهولة الوصول إلى جميع مناطق القالب | |
| إدارية | الامتثال لـ 5S والتنظيم الصناعي | تخزين مخصص ومعياري لكل قالب |
| اقتصادية | تقليل تكاليف الصيانة | صيانة وقائية منتظمة وسهلة |
| تقليل الاعتماد على المعدات المساعدة | لا حاجة للرافعات أو الرافعات الشوكية أو الرافعات العلوية |
عملية تغيير القالب مع TrayShift VTC-500
| الخطوة | العملية |
|---|---|
| 1 | توضع العربة أمام آلة ختم الصواني |
| 2 | محاذاة وتسوية قضبان العربة مع قضبان آلة ختم الصواني (باستخدام نظام تعديل الارتفاع) |
| 3 | إزالة القالب النشط من الماكينة ونقله إلى قضيب العربة الفارغ |
| 4 | تدوير المقبض بزاوية 180 درجة لجلب القالب الجديد إلى الموضع |
| 5 | دفع القالب الجديد بلطف على طول القضبان إلى آلة ختم الصواني |
| 6 | تثبيت القالب في مكانه باستخدام دبابيس تحديد الموضع |
| 7 | توصيل التوصيلات الكهربائية والهوائية |
| 8 | الماكينة جاهزة للإنتاج بالقالب الجديد |
الاستنتاج
جهاز TrayShift VTC-500 هو حل فعال للغاية لتنظيم وتخزين وتغيير قوالب آلات ختم الصواني بسرعة. بفضل بنائه الكامل من الفولاذ المقاوم للصدأ 304، ونظام تعديل الارتفاع بأربع نقاط، ونظام القضبان من مستويين، وسعة أربعة قوالب، والعجلات الصناعية، وقدرة الخدمة المخصصة، يلبي جميع متطلبات المصنع لتغيير القوالب السريع والآمن والمنهجي.
المزايا الرئيسية في لمحة:
- تقليل كبير في وقت تغيير القوالب
- يزيل العمالة اليدوية والمناولة البدنية
- تخزين منظم وموحد للقوالب بما يتوافق مع مبادئ 5S
- إطالة عمر خدمة القوالب عن طريق منع تلف الصدمات
- يعمل كمحطة خدمة وصيانة مخصصة
- زيادة إنتاجية الخط من خلال تقليل وقت التوقف
بالنسبة للمصانع التي تقوم بتغيير القوالب بانتظام، فإن جهاز TrayShift VTC-500 ليس مجرد ملحق – بل هو استثمار يوفر الوقت والنظام والسلامة لخط الإنتاج.
الأسئلة الشائعة
1. هل هذه العربة متوافقة مع جميع موديلات آلات ختم الصواني من Vormek؟
نعم. تم تصميم العربة خصيصاً لآلات ختم الصواني من Vormek (السلسلة العامة والاحترافية)، مع قضبان متوافقة تماماً مع قضبان الماكينة.
2. ما هي سعة الوزن القصوى للعربة؟
الهيكل مصمم للتعامل مع أثقل قوالب آلات ختم الصواني. يرجى استشارة الفريق الفني لمعرفة مواصفات السعة الدقيقة.
3. هل يتطلب استخدام العربة تدريباً خاصاً؟
لا. عملية تغيير القالب مع هذه العربة بسيطة وبديهية. يوفر فريق Vormek التدريب اللازم للمشغلين.
4. هل العربة قابلة للغسل؟
نعم. يسمح البناء الكامل من الفولاذ المقاوم للصدأ 304 والمكونات الصالحة للطعام بالتنظيف الكامل دون مخاوف من التآكل.
5. هل يمكن تخزين قوالب من علامات تجارية أخرى غير Vormek على هذه العربة؟
تم تصميم نظام القضبان وتحديد الموضع وفقاً لمعايير قوالب Vormek. بالنسبة للقوالب غير التابعة لـ Vormek، يجب التحقق من التوافق الأبعادي.
