تقديم جهاز Vormek TrayFlow VES-510
لم يعد التغليف مجرد وسيلة للحفاظ على المنتج. فهو اليوم جزء من هوية العلامة التجارية، وأداة لإثبات الجودة، وعلامة على الامتثال لمعايير النظافة. مع زيادة سرعة خطوط الإنتاج، أصبح القضاء على التدخل البشري وتسليم المهام إلى أنظمة أوتوماتيكية دقيقة ضرورة لا يمكن إنكارها.
من بين جميع المحطات في خط التغليف، كان وضع الحاويات على وحدة التغذية دائماً عنق زجاجة محتملاً. لا تزال العديد من المصانع تعتمد على المشغلين لهذه المهمة – وهي طريقة تقلل السرعة، وتضر بالنظافة، وتضيف تكلفة، وتولد أخطاء متكررة.

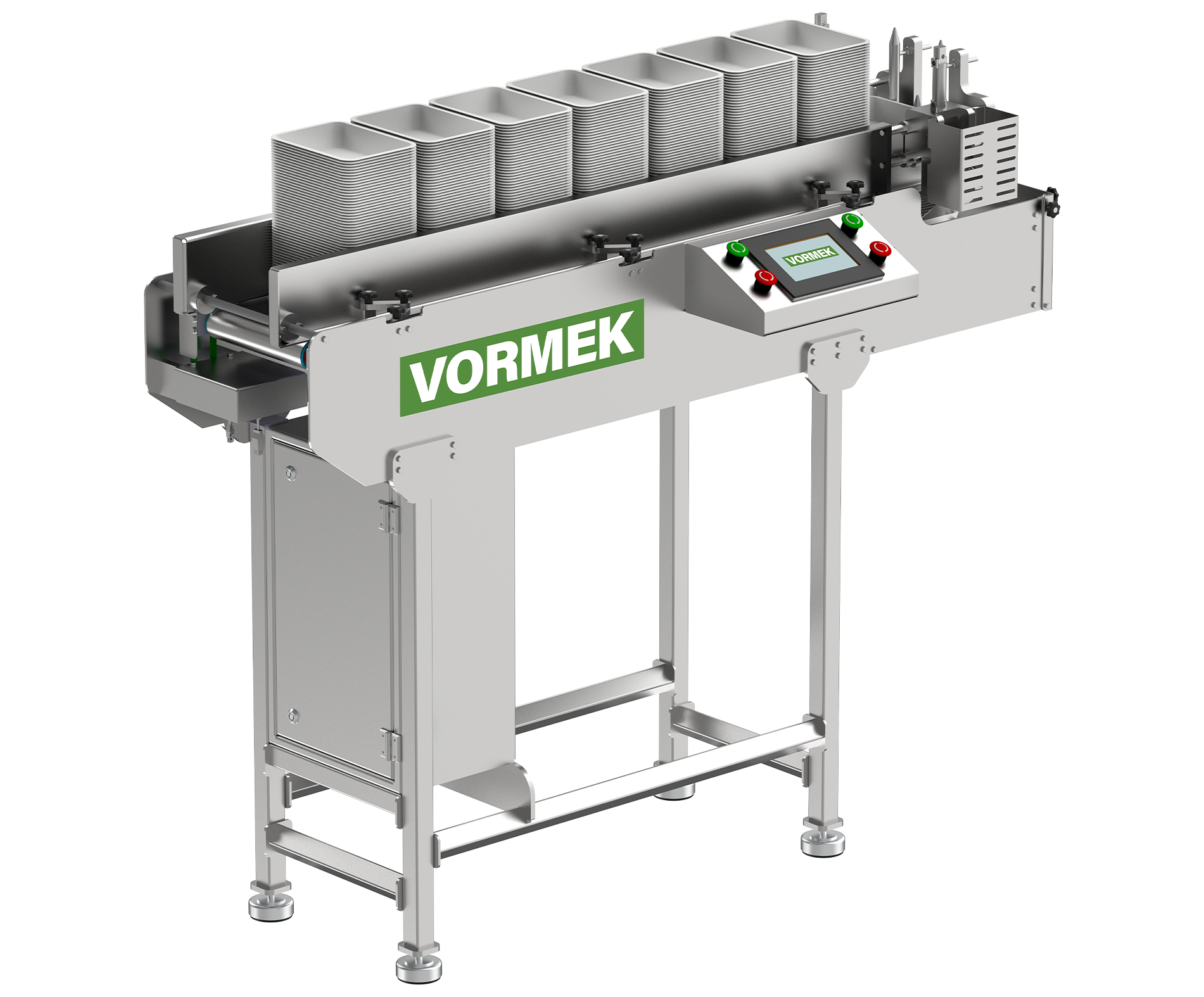

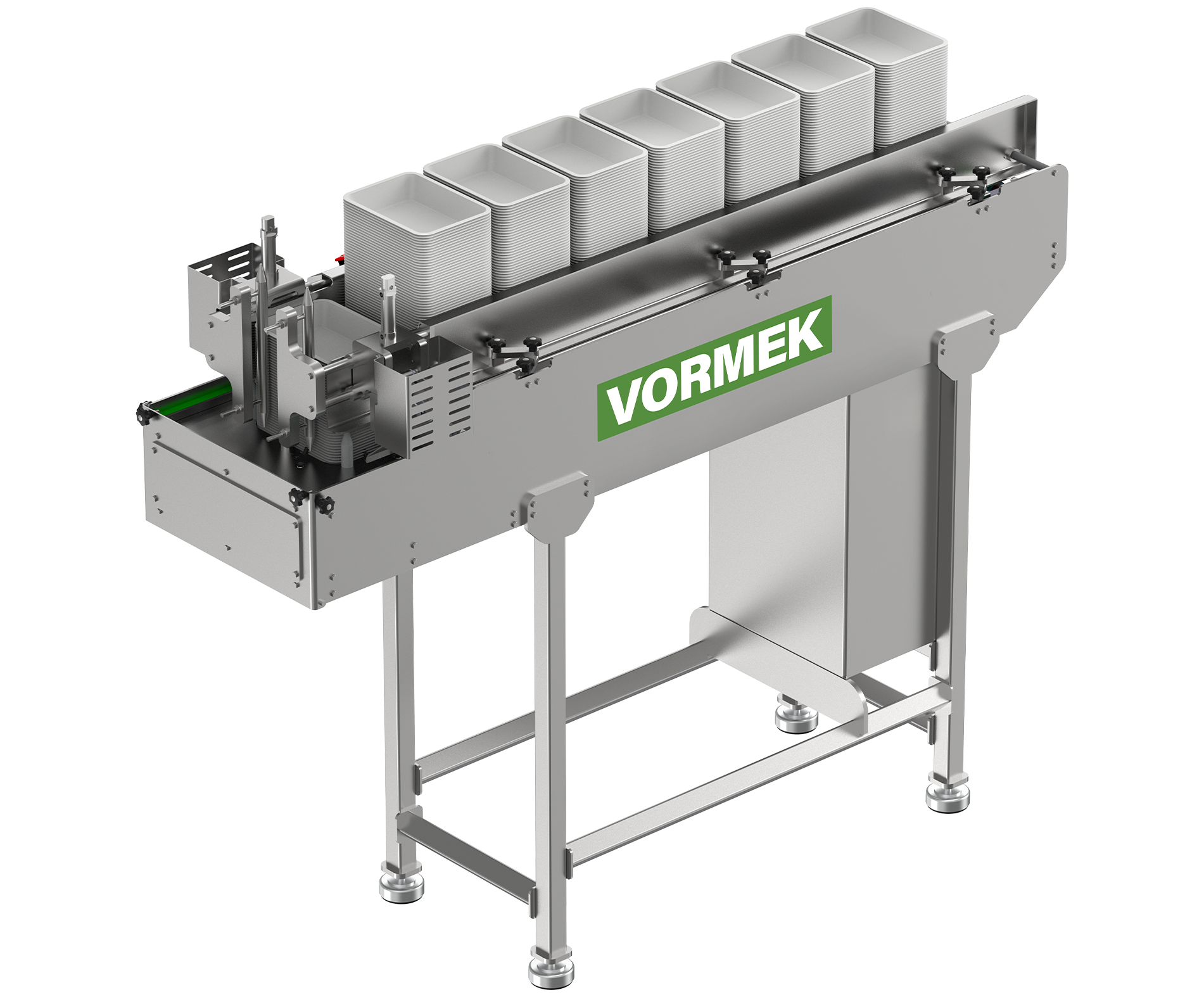

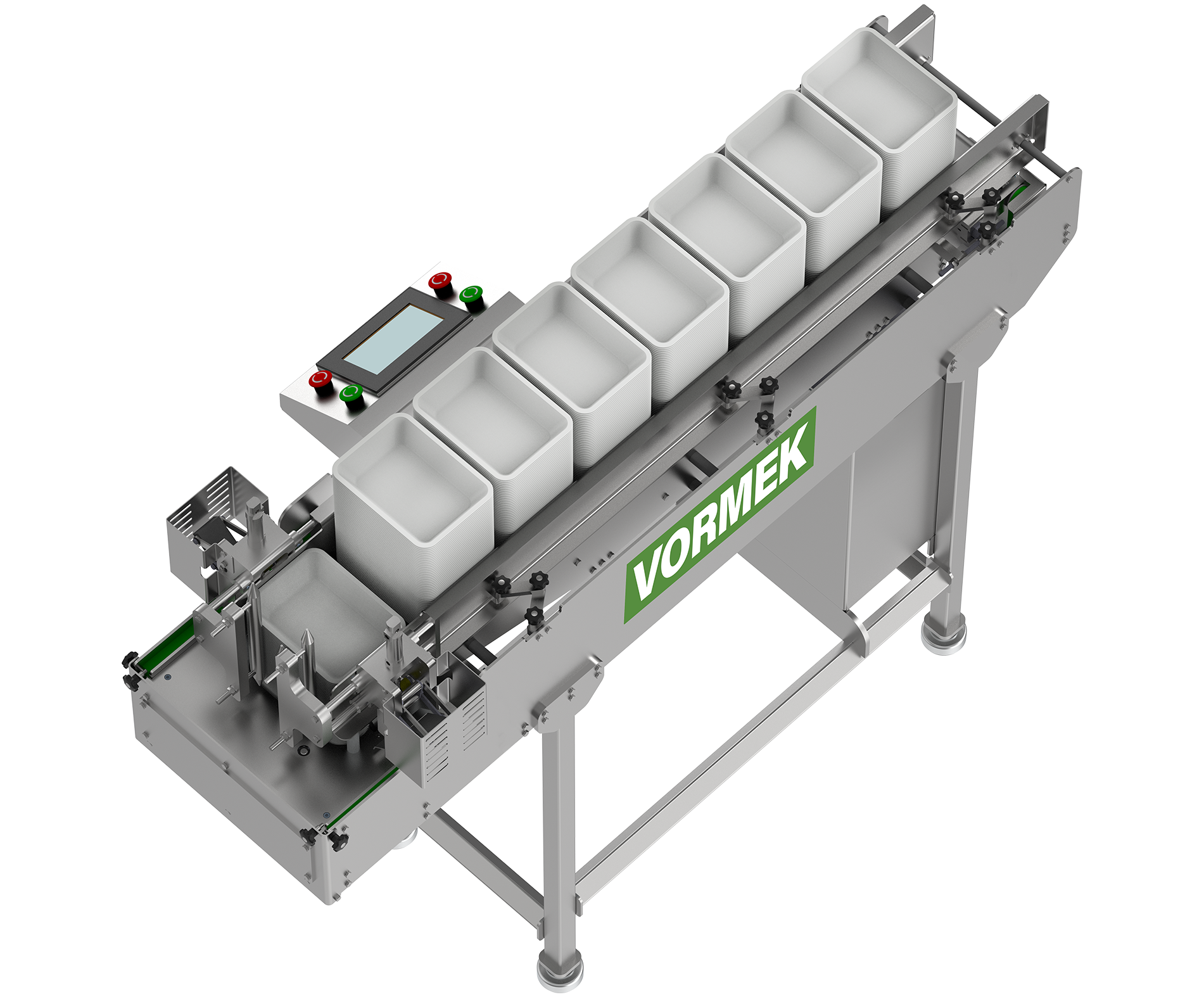

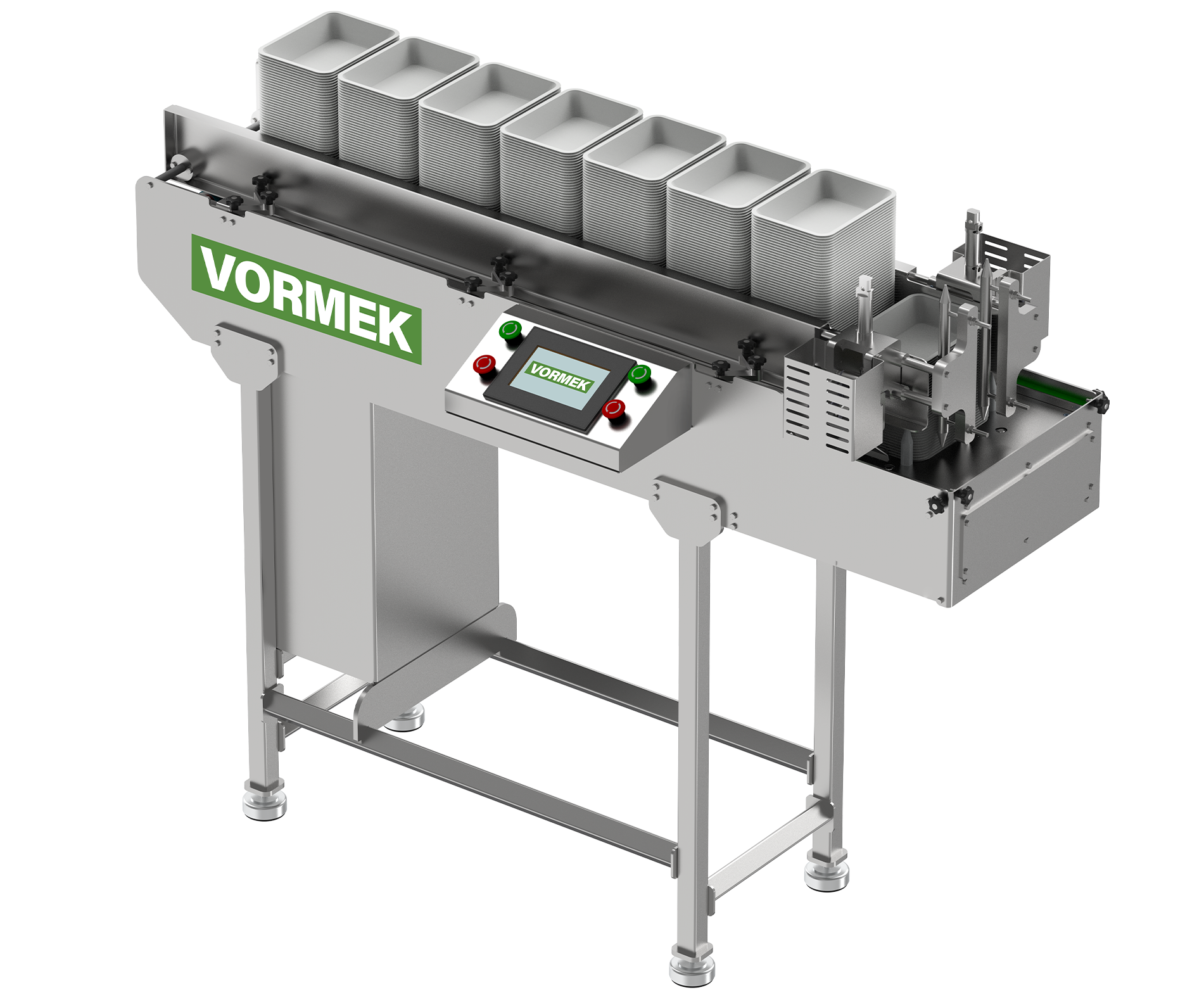

جهاز TrayFlow VES-510 هو آلة فصل أوتوماتيكية تعمل بمحرك سيرفو – وهي استجابة لأحد الاحتياجات الأساسية لخطوط التغليف الحديثة. تتميز بمحرك سيرفو، وآلية لولبية، ونظام فصل مسبق يعمل بالكامات، وتحكم ذكي عبر PLC، حيث تفصل الحاويات واحدة تلو الأخرى بدقة عالية، متزامنة مع سرعة الخط، وتضعها على وحدة تغذية آلة ختم الصواني.
جهاز VES-510 ليس مجرد آلة فصل أخرى. إنه حلقة ذكية في سلسلة الأتمتة – تمكن المنتجين من زيادة الإنتاجية، وتحقيق معايير النظافة، وتقليل تكاليف التشغيل.
ما هي آلة الفصل الأوتوماتيكية التي تعمل بمحرك سيرفو؟
آلة الفصل الأوتوماتيكية التي تعمل بمحرك سيرفو هي معدات صناعية مصممة لفصل الحاويات البلاستيكية المتداخلة ووضعها واحدة تلو الأخرى على خط التغليف أو آلة ختم الصواني. قد تبدو هذه العملية بسيطة، ولكنها في الممارسة العملية واحدة من أكثر النقاط حساسية في خطوط التغليف. حتى خطأ بسيط في الفصل، أو وضع غير صحيح، أو تغذية حاويات متعددة في وقت واحد يمكن أن يتسبب في توقف الخط، وزيادة النفايات، وتقليل جودة التغليف.
تم تصميم جهاز VES-510 لحل هذه التحديات بالضبط.
الهندسة المعمارية
تتكون الماكينة من عدة أقسام رئيسية، يلعب كل منها دوراً رئيسياً في أدائها العام.
| # | المواصفة | التفاصيل |
|---|---|---|
| 1 | نوع الماكينة | آلة فصل أوتوماتيكية بمحرك سيرفو |
| 2 | نظام الفصل | فصل متزامن قائم على اللولب (أربعة جوانب) |
| 3 | آلية ما قبل الفصل | آلية كامات لتخفيف الحاويات قبل دخول اللولب |
| 4 | ناقل التغذية | سعة لا تقل عن 8 أكوام حاويات؛ يتم تشغيله تلقائياً عندما ينخفض عدد الأكوام |
| 5 | أذرع الإمساك | ذراعان مع أسطوانات هوائية لمنع السقوط المفاجئ للكومة والصدمات |
| 6 | عدد محركات السيرفو | وحدتان مستقلتان (واحدة لناقل التغذية، والأخرى لنظام اللولب) |
| 7 | نظام التحكم | PLC صناعي + شاشة تعمل باللمس HMI |
| 8 | أجهزة الاستشعار والمفاتيح الدقيقة | شبكة استشعار كاملة للكشف عن الحاويات، والتحكم في الموضع، والسلامة، والتغذية الراجعة إلى PLC |
| 9 | الخزانة الكهربائية | مستقلة، مع وصول سهل للخدمة والصيانة |
| 10 | هيكل الماكينة | فولاذ مقاوم للصدأ 304 بالكامل (قابل للغسل، مقاوم للتآكل) |
| 11 | حزام الناقل | PU صالح للطعام |
| 12 | مادة الأدوات | سبيكة ألومنيوم مع طلاء واقي (مقاوم للمنظفات) |
| 13 | تغيير سريع للأدوات | نعم – سريع وسهل |
| 14 | قابلية التعديل لحاويات مختلفة | نعم (مع تغيير الأداة، وضبط قضبان التغذية، والأدلة، والتوقفات) |
| 15 | سرعة التشغيل | حتى 60 حاوية في الدقيقة (قابلة للتعديل) |
| 16 | الظروف البيئية | مقاوم للرطوبة، والمنظفات، والغسيل الصناعي |
| 17 | الامتثال الصحي | جاهز لـ HACCP، ISO 22000، و GMP |
| 18 | نظام التشخيص | نعم – يتم عرض الإنذارات والأخطاء على HMI |
ناقل التغذية
عند مدخل الماكينة، تم تصميم ناقل لحمل ما لا يقل عن ثمانية أكوام حاويات في وقت واحد. تسمح سعة التخزين هذه للمشغلين بتحميل عدد كبير من الحاويات دفعة واحدة، مما يسمح للماكينة بمواصلة العمل دون انقطاع.
كلما انخفض عدد الحاويات في المجلة، يتم تنشيط الناقل تلقائياً وينقل كومة جديدة إلى موضع التحميل. تضمن هذه الميزة عملية تغذية مستمرة تماماً ودون انقطاع.
أذرع الإمساك الهوائية – منع الصدمات والتلف
من المشاكل الشائعة في آلات الفصل هو سقوط أكوام الحاويات المفاجئ على بعضها البعض. في جهاز VES-510، تم وضع ذراعين للإمساك مزودين بأسطوانات هوائية على جانبي الماكينة لمنع هذه المشكلة.
تقوم هذه الأذرع بما يلي:
- التحكم في وزن كومة الحاويات
- منع السقوط المفاجئ
- وضع الحاويات بلطف
- منع تلف حواف الحاويات
آلية الكامات – حل للحاويات الملتصقة
من أصعب التحديات في الفصل الأوتوماتيكي هو فصل الحاويات التي التصقت ببعضها البعض بسبب هندستها أو خصائص مادتها. طور مهندسو Vormek آلية متقدمة تعمل بالكامات لحل هذه المشكلة.
قبل دخول الحاويات إلى قسم اللولب، يقوم هذا النظام بما يلي:
- تطبيق ضغط محكوم على حواف الحاويات
- تخفيف الحاويات الملتصقة عن بعضها البعض
- خلق الفجوة اللازمة لفصل حاوية واحدة
- منع دخول حاويات متعددة إلى نظام اللولب في وقت واحد
تلعب هذه المرحلة دوراً حاسماً في استقرار تشغيل الماكينة، مما يضمن فصل حتى الحاويات المتداخلة بإحكام دون مشاكل.
قلب الماكينة – نظام اللولب
جوهر جهاز VES-510 هو نظام اللولب الخاص به. بعد وضع الحاويات في المجلة، تتعامل أربع لولبات – واحدة على كل جانب من جوانب الحاوية – مع حافة الحاوية. تتحرك هذه اللولبات في تزامن مثالي، ممسكة بحافة الحاوية بلطف.
العملية:
- يتم فصل الحاوية الأولى عن الكومة
- يتم توجيه الحاوية نحو المخرج
- يتم تجهيز الحاوية التالية للفصل
يتم تنفيذ هذه العملية دون تأثير، ودون قوة مفرطة، وبأعلى دقة. على عكس الأنظمة التقليدية، لا توجد قوة مفاجئة أو تأثير ميكانيكي.
قوة محرك السيرفو – الدقة في كل حركة
تكمن التفوق التقني لجهاز VES-510 في نظام السيرفو الكامل الخاص به – مما يوفر كلاً من الدقة والمرونة. تم تجهيز الماكينة بمحركي سيرفو مستقلين:
- محرك السيرفو 1: يتحكم في ناقل التغذية
- محرك السيرفو 2: يتحكم في نظام اللولب وعملية الفصل
فوائد محركات السيرفو:
- ضبط دقيق للسرعة
- التحكم في الموضع بدقة عالية
- حركة سلسة وخالية من الصدمات
- تقليل تآكل المكونات
- مزامنة كاملة مع سرعة الخط
- قدرة على زيادة أو تقليل السرعة فوراً
يمكن للمشغلين ضبط الماكينة بدقة لتتناسب مع الطاقة الإنتاجية.
نظام تحكم ذكي
في المعدات الصناعية الحديثة، غالباً ما تكون جودة التحكم أكثر أهمية من القوة الميكانيكية. يتميز جهاز VES-510 بنظام تحكم متقدم يشمل:
- PLC صناعي
- شاشة تعمل باللمس HMI
- نظام ضبط المعايير
- نظام إدارة السرعة
- تشخيص ذكي للأعطال
- عرض الإنذارات والأخطاء
جميع المكونات الكهربائية وأدوات التحكم موجودة في خزانة كهربائية مستقلة. يحسن هذا التصميم السلامة ويبسط الصيانة.
أجهزة الاستشعار – العيون الذكية للماكينة
التشغيل الدقيق مستحيل بدون شبكة من أجهزة الاستشعار والمفاتيح الدقيقة المثبتة في نقاط مختلفة على جهاز VES-510. تقوم هذه المكونات بما يلي:
- كشف وجود الحاويات
- التحكم في مواضع الآليات
- إرسال التغذية الراجعة إلى PLC
- منع الأخطاء
- حماية المشغلين
- ضمان سلامة الماكينة
تضمن شبكة الاستشعار المراقبة الكاملة للماكينة في جميع مراحل التشغيل.
تغيير سريع للأدوات
تنتج العديد من المصانع اليوم مجموعة متنوعة من المنتجات في حاويات مختلفة. المرونة ضرورية. في جهاز VES-510، تغيير الأداة بسيط:
- تركيب الأداة المناسبة
- ضبط قضبان التغذية
- ضبط أدلة الناقل
- ضبط التوقفات لتتناسب مع الحاوية الجديدة
يمكن للماكينة استيعاب مجموعة واسعة من الحاويات المستديرة والمستطيلة وغيرها من الأشكال.
الفوائد الصحية
في صناعات الأغذية والأدوية والألبان، النظافة ليست اختيارية – بل إلزامية. من خلال القضاء التام على تلامس اليد مع داخل الحاويات، يوفر جهاز VES-510:
- تقليل الحمل الميكروبي
- منع التلوث الثانوي
- تعزيز سلامة المنتج
- دعم الامتثال لـ HACCP
- تسهيل شهادة الجودة
من لحظة تحميل الحاويات حتى وضعها على آلة ختم الصواني، لا يوجد تلامس لليد البشرية مع داخل الحاوية.
الفوائد الاقتصادية
يحقق الاستثمار في الأتمتة قيمة عندما يولد عائد استثمار ملموس. يقلل جهاز VES-510 من تكاليف الإنتاج من خلال:
- تقليل العمالة – تتطلب العديد من الخطوط 2-4 مشغلين فقط للفصل
- تقليل النفايات – يقلل الوضع الدقيق من توقف الخط والمنتجات المعيبة
- زيادة السعة – يمكن للخطوط العمل بسرعات أعلى
- تقليل تكاليف النظافة – انخفاض خطر التلوث والتكاليف المرتبطة به
يحدث عائد الاستثمار عادة في غضون 6-12 شهراً.
الصناعات المناسبة
جهاز VES-510 مناسب لمجموعة واسعة من الصناعات:
| الصناعة | التطبيقات |
|---|---|
| الأغذية | الوجبات الجاهزة، السلطات، الحساء، المنتجات شبه الجاهزة |
| البروتين | اللحوم الحمراء، الدواجن، الأسماك، المأكولات البحرية |
| الألبان | الزبادي، جبنة الكريمة، حلويات الألبان |
| الزراعية | الخضروات الجاهزة للأكل، الفواكه المعبأة |
| الصيدلانية | الحاويات المعقمة، المنتجات الطبية والمخبرية |
الاستنتاج
يمثل جهاز TrayFlow VES-510 تقارب الهندسة الميكانيكية، والأتمتة الصناعية، ومتطلبات النظافة في خطوط التغليف الحديثة. يعمل الناقل الذكي، وأذرع الإمساك الهوائية، وآلية الكامات للفصل المسبق، ونظام اللولب، ومحركا السيرفو المستقلان، ونظام التحكم الذكي PLC معاً لجعل الفصل عملية أوتوماتيكية بالكامل وسريعة ودون انقطاع.
بالنسبة للمنتجين الذين يسعون لزيادة السعة، والقضاء على الخطأ البشري، وتقليل تكاليف التشغيل، وتحسين معايير النظافة، فإن جهاز VES-510 ليس مجرد ملحق – بل هو خطوة مهمة نحو خطوط تغليف أكثر ذكاءً واستدامة.
في صناعة حيث كل ثانية هي رأس مال وكل تلامس يد هو تهديد لسلامة المنتج، يأخذ جهاز VES-510 الخطوة الأولى من التغليف بثبات بحيث تظل الثقة مع المنتج حتى آخر مرحلة.
الأسئلة التقنية الشائعة
| # | السؤال | الجواب |
|---|---|---|
| 1 | هل هذه الماكينة متوافقة مع جميع موديلات آلات ختم الصواني؟ | تم تصميمها خصيصاً لآلات ختم الصواني من Vormek، حيث يتطابق عدد التجاويف مع قالب آلة ختم الصواني. بالنسبة للعلامات التجارية الأخرى، يلزم التحقق الفني لكل حالة على حدة. |
| 2 | ما هي السرعة القصوى بالحاويات في الدقيقة؟ | يمكن للماكينة فصل ووضع ما يصل إلى 60 حاوية في الدقيقة. السرعة قابلة للتعديل حسب نوع الحاوية وسعة الخط. |
| 3 | هل يمكن للماكينة التعامل مع أشكال حاويات مختلفة؟ | نعم. مع تغيير الأداة، وضبط قضبان التغذية، وضبط أدلة الناقل، وإعدادات التوقف، تتعامل مع الأشكال المستديرة والمستطيلة وغيرها من الأشكال المختلفة. |
| 4 | ماذا يحدث عندما تنفد الحاويات من المجلة؟ | تنبه الماكينة المشغل، الذي يجب عليه إعادة تحميل المجلة بأكوام جديدة. يمكن للخط الاستمرار في استخدام الحاويات الموجودة بالفعل على وحدة التغذية. |
| 5 | هل الماكينة قابلة للغسل في الظروف الرطبة بعوامل تنظيف قوية؟ | نعم. يتحمل هيكل الفولاذ المقاوم للصدأ 304 ومكونات سبيكة الألومنيوم المطلية المنظفات الصناعية والرطوبة. الماكينة قابلة للغسل بالكامل. |
| 6 | هل قطع الغيار متوفرة بسهولة؟ | نعم. بصفتها الشركة المصنعة، توفر Vormek دعماً فنياً كاملاً وتوريداً لقطع الغيار. كما يبسط التصميم المعياري عملية الصيانة واستبدال المكونات. |
| 7 | كم من الوقت يستغرق تغيير الأداة؟ | اعتماداً على حجم الأداة وتعقيدها، يستغرق التغيير عادة 10-15 دقيقة. مع الممارسة، يمكن للمشغلين تقليل هذا الوقت. |
| 8 | هل يمكن للماكينة الاتصال بنظام الأتمتة المركزي للمصنع؟ | نعم. الماكينة مزودة بـ PLC صناعي قادر على الاتصال بالأنظمة الأعلى مستوى. يتوفر تكامل SCADA ونظام المصنع المركزي عند الطلب. |
| 9 | ما هو الحد الأدنى لعدد الحاويات في الكومة؟ | تم تصميم الماكينة لأكوام الحاويات ذات الارتفاع القياسي. يعتمد الحد الأدنى لارتفاع الكومة على سمك الحاوية ومادتها، ويتم تحديده أثناء التخصيص. |
