تقديم جهاز Vormek Converix VLM-510
تؤدي زيادة الطاقة الإنتاجية باستمرار إلى جلب تحديات جديدة في نقل المنتج. تقوم العديد من آلات ختم الصواني الأوتوماتيكية، المصممة لتحقيق إنتاجية أعلى، بتغليف وتفريغ المنتجات في مسارين أو أكثر متوازيين. في حين تعمل هذه الطريقة على تحسين كفاءة التغليف، فإن المعدات النهائية – مثل آلات وضع الملصقات الأوتوماتيكية، والطابعات النفاثة، وأنظمة مراقبة الجودة، وموازين التدقيق، وآلات التغليف بالكرتون، وروبوتات التحميل على المنصات – تتطلب عادةً إدخال منتج في ملف واحد بتباعد موحد.
وبالتالي، لا تزال العديد من المصانع تعتمد على العمالة اليدوية لتحويل المخرجات متعددة المسارات إلى مسار واحد. يخلق هذا اختناقات، ويزيد التكاليف، ويُدخل مخاطر التلوث.
في الوقت نفسه، تجعل قيود المساحة المادية في العديد من المنشآت التوسع في خط مستقيم (في الخط) مستحيلاً. في مثل هذه الحالات، تكون التكنولوجيا التي يمكنها في الوقت نفسه إجراء دمج المسارات وتغيير الاتجاهات أمراً ضرورياً.
جهاز Converix VLM-500 هو حل هندسي متقدم تم تطويره لمعالجة كلا التحديين في وقت واحد. يمكن لهذا النظام تحويل مخرجات آلة التغليف متعددة المسارات إلى تدفق أحادي الملف مع إعادة توجيه حركة المنتج في الوقت نفسه بزاوية 90 درجة. والنتيجة: تقليل متطلبات المساحة الأرضية، والقضاء على العمليات اليدوية، وزيادة الإنتاجية، وأساس لأتمتة خط التغليف الكامل.
تحدي الصناعة – التكلفة الخفية للدمج اليدوي للمنتج
في العديد من خطوط إنتاج الأغذية، لا يزال نقل المخرجات من آلات التغليف إلى المعدات النهائية يتم بشكل شبه يدوي. يقوم المشغلون بجمع المنتجات من مسارات متعددة ووضعها على الناقل التالي بترتيب أحادي الملف. في حين قد يبدو هذا بسيطاً، إلا أنه على المستوى الصناعي يخلق عواقب بعيدة المدى:
| العاقبة | الوصف |
|---|---|
| زيادة تكاليف العمالة | مطلوب مشغلون متعددون لكل وردية |
| اعتماد الخط على المشغل | يرتبط الأداء بتوفر المشغل ومهارته |
| الإرهاق وانخفاض الجودة | ينخفض الأداء خلال ساعات الوردية المتأخرة |
| الاختناقات خلال ذروة الإنتاج | يبطئ إجمالي إنتاج الخط |
| التوقفات غير المخطط لها | اضطرابات ناتجة عن أخطاء المناولة اليدوية |
| انخفاض كفاءة المعدات النهائية | تؤثر التغذية غير المتسقة على آلات وضع الملصقات والطابعات وموازين التدقيق |
| زيادة خطر التلوث | تلامس اليد مع المنتجات والحاويات |
تُظهر الدراسات في خطوط التغليف أن جزءاً كبيراً من توقفات الخط قصيرة المدة ناتج عن مشاكل نقل وفرز المنتج.
مقارنة شاملة لتقنيات دمج المسارات
| المعيار | دمج في الخط | دمج يدوي (مشغل) | Converix VLM-500 |
|---|---|---|---|
| مطلوب مشغل | لا | نعم (واحد على الأقل لكل وردية) | لا |
| تغيير اتجاه 90 درجة | لا | لا (يدوي ويستغرق وقتاً) | نعم (تلقائي) |
| اتساق التدفق | مرتفع | يعتمد على مهارة المشغل وإرهاقه | مرتفع جداً (قابل للتكرار) |
| قابلية ضبط السرعة | نعم (محرك سيرفو) | لا | نعم (محرك سيرفو) |
| سهولة التنظيف | نعم | محدودة (تلامس يدوي) | نعم (حزام بولي كورد + فولاذ مقاوم للصدأ) |
| بناء كامل من الفولاذ المقاوم للصدأ | نعم | لا | نعم |
| دمج خطوط متعددة | نعم | لا | نعم |
| متطلبات المساحة الأرضية | مرتفعة | متوسطة | منخفضة جداً |
| وقت التغيير | منخفض جداً | مرتفع | منخفض جداً |
| تكلفة الصيانة طويلة الأمد | منخفضة جداً | تكاليف عمالة فقط | منخفضة جداً |
| التكامل مع المعدات الأوتوماتيكية | كامل | لا شيء | كامل |
| خطر التلوث المتبادل | منخفض جداً | مرتفع | منخفض جداً |
استخدام المساحة – القيد الجديد في التصنيع
أحد أهم القيود في المصانع اليوم هو المساحة الأرضية المتاحة. تعني تكاليف التوسع المتزايدة أن العديد من مرافق الإنتاج لا يمكنها تمديد خطوط التغليف الخاصة بها في تكوينات مستقيمة. يلجأ المصممون بشكل متزايد إلى التخطيطات على شكل حرف L، وحرف U، والمسارات المتعددة. ومع ذلك، يتطلب تغيير اتجاه تدفق المنتج دون تعطيل ترتيب الإخراج معدات متخصصة.
الحل الهندسي – مفهوم الظهور (Pop‑Up)
تعتمد تقنية Converix على مبدأ هندسي بسيط ولكنه فعال للغاية: إعادة توجيه تدفق المنتج المتحكم به مع دمج المسارات المتعددة في مسار واحد.
على عكس أدوات الدمج التقليدية التي تؤدي فقط دمج المسارات، يقوم جهاز VLM-500 في الوقت نفسه بما يلي:
- استقبال مخرجات متعددة المسارات
- استيعاب ارتفاعات الحاويات المختلفة
- إعادة توجيه التدفق بمقدار 90 درجة
- تقديم مخرجات أحادية الملف
- مزامنة السرعة مع المعدات النهائية

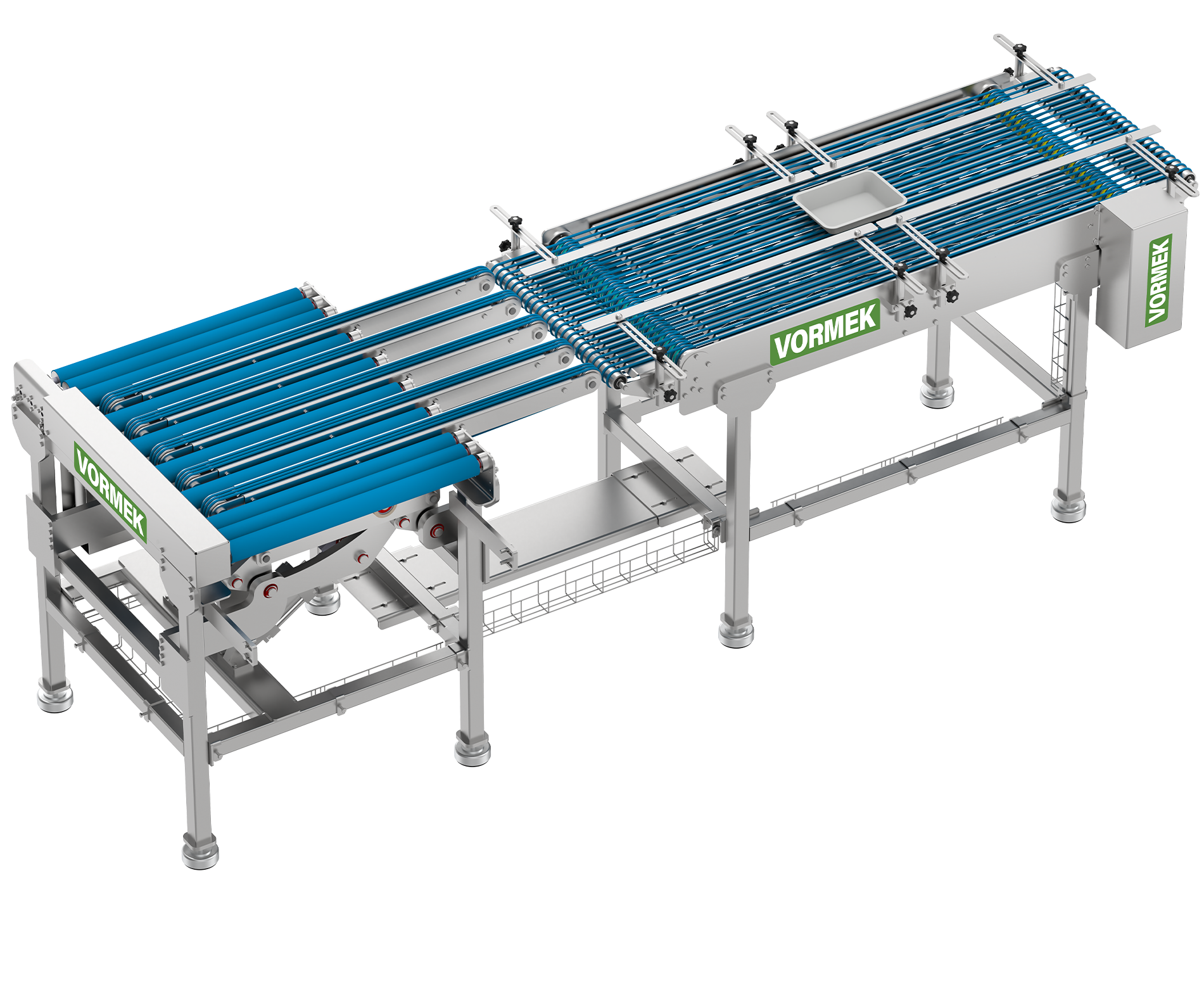

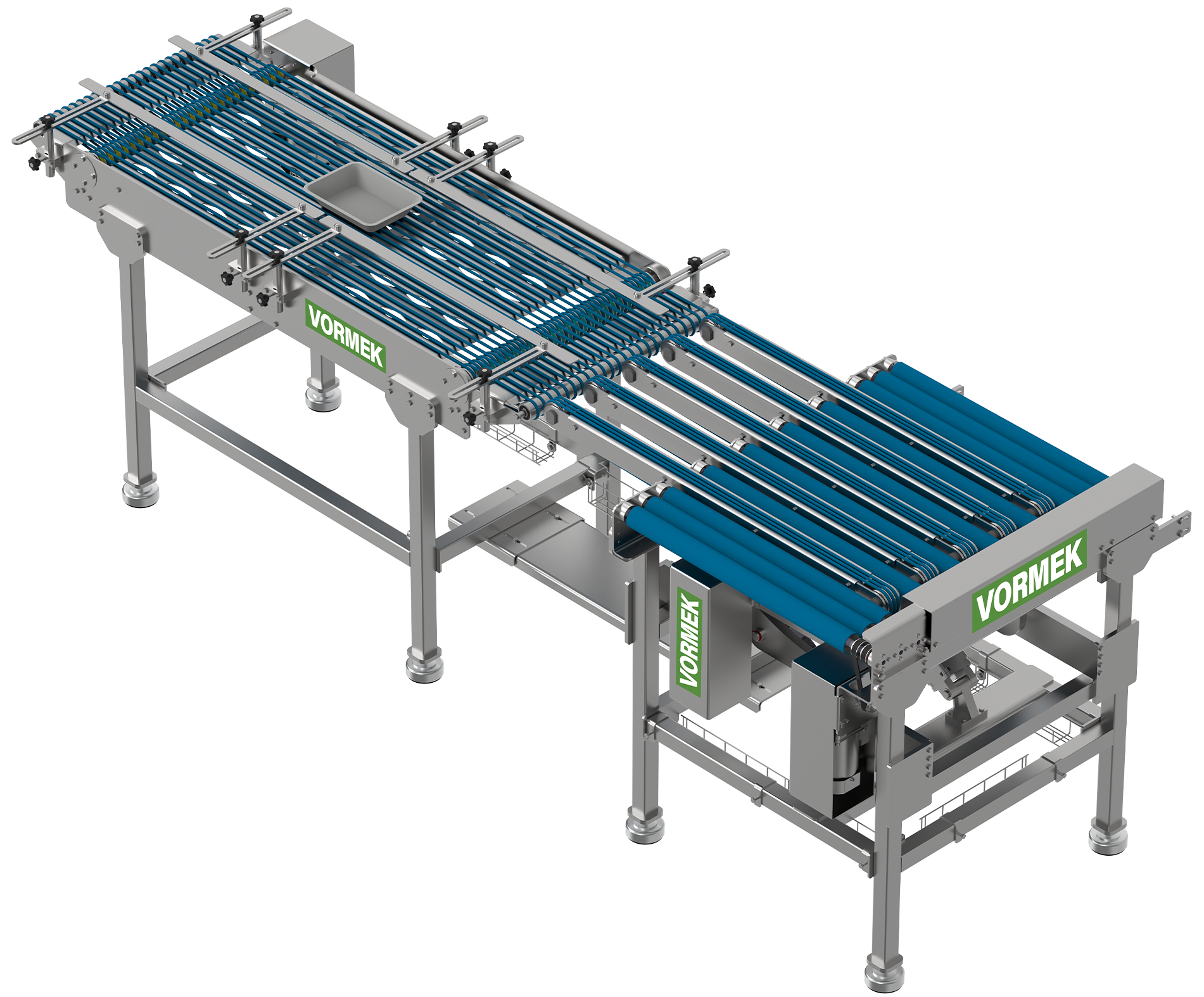

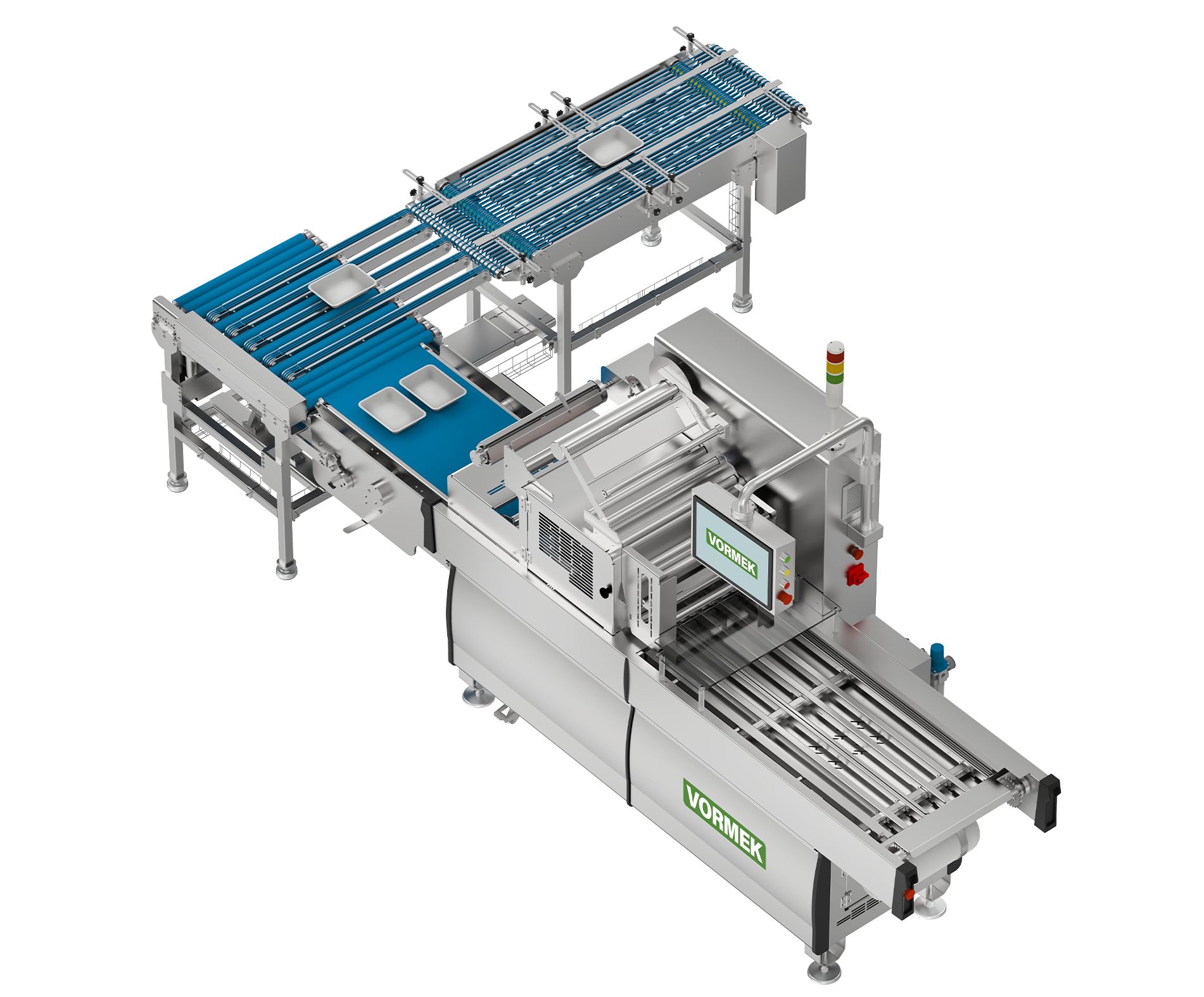

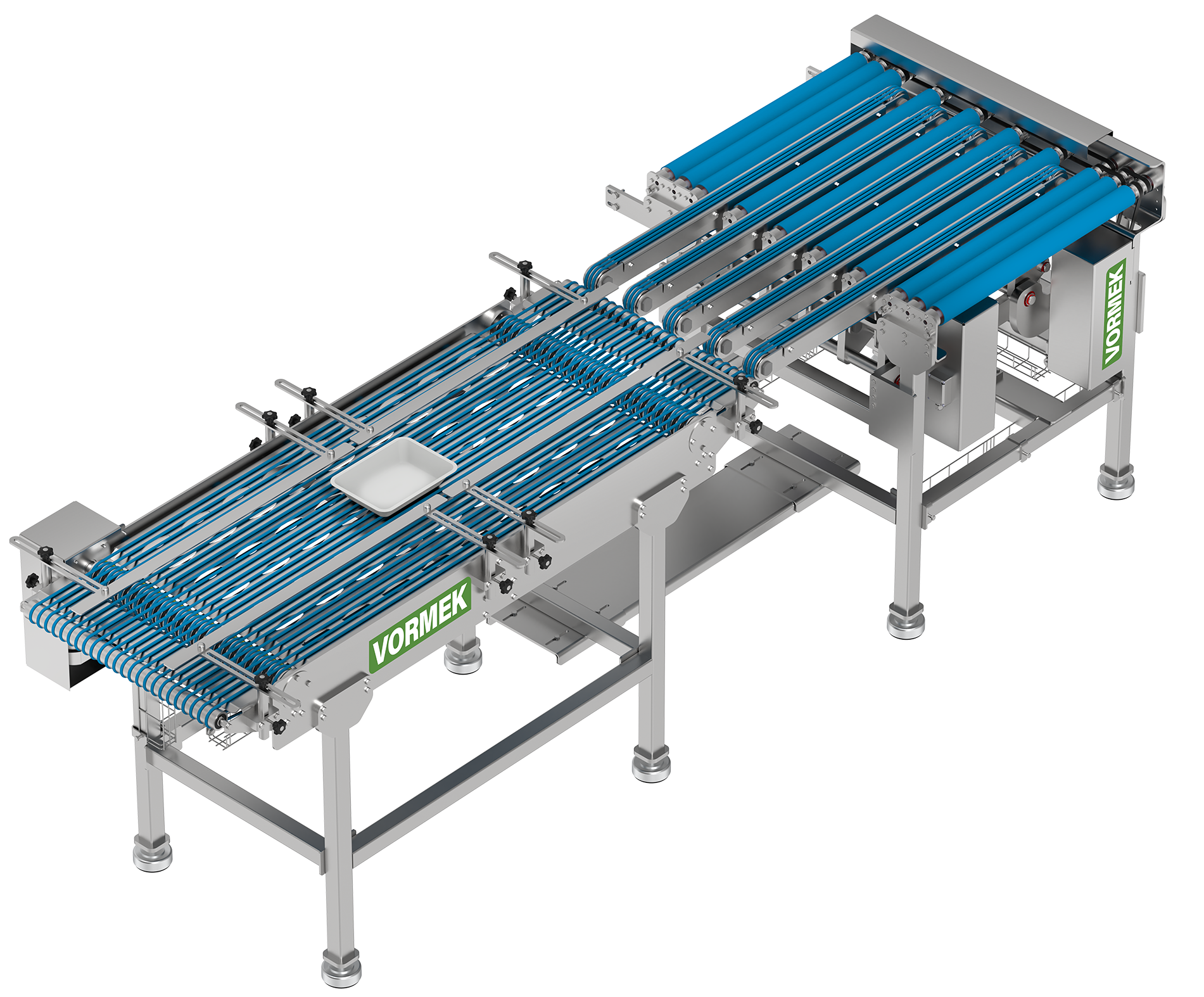

هندسة النظام
وحدة نقل الأسطوانات الأساسية
يوجد القسم الأول على طول مخرج آلة ختم الصواني. يتميز ببكرات نقل تستقبل المنتجات من الماكينة. تعمل آلية الظهور على خفض المنتج بحوالي 4-5 سم، مما يتيح نقلاً سلساً ومتحكماً به إلى المسار الجديد.
وحدة ناقل البولي كورد
يتميز القسم الثاني بناقل مزود بأحزمة Polycord. تقدم هذه التكنولوجيا مزايا متعددة:
| الميزة | الوصف |
|---|---|
| احتكاك محكوم | حركة سلسة بدون انزلاق |
| نقل لطيف للمنتج | مناسب للحاويات الحساسة أو خفيفة الوزن |
| تآكل ضئيل | عمر طويل لحزام البولي يوريثين |
| قابلية غسيل عالية | مقاوم للماء والمنظفات |
| تصريف الحطام | تمر الملوثات بين الأحزمة بدلاً من التراكم |
تضمن القضبان التوجيهية القابلة للتعديل توجيهاً دقيقاً للمنتج.
تقنية التحكم في الحركة بالمؤازرة
| # | الميزة التقنية | الفائدة التشغيلية |
|---|---|---|
| 1 | تحكم في حلقة مغلقة مع تغذية راجعة من المشفر | تصحيح فوري لأخطاء الموقع – لا انزلاق أو خطأ في الحركة |
| 2 | تحكم دقيق في التسارع/التباطؤ | حركة سلسة بدون صدمات – تمنع حركة الحاوية أو انسكابها |
| 3 | عزم دوران عالٍ عند عدد دورات منخفض في الدقيقة | تشغيل منخفض السرعة بدون اهتزاز – مناسب للمنتجات الحساسة |
| 4 | استجابة ديناميكية عالية | توقف وبدء سريعان – مثالي للخطوط ذات تباعد المنتج الضيق |
| 5 | عزم دوران مقدر عبر نطاق السرعة الكامل | ضبط السرعة من سم/ث إلى م/ث دون فقدان الطاقة |
| 6 | كبح متجدد | توفير في الطاقة بنسبة 30-40٪ مقارنة بالمحركات التقليدية |
| 7 | تخزين معلمات الحركة في المشغل | إعداد سريع وقابل للتكرار – لا حاجة لإعادة المعايرة |
| 8 | كشف تلقائي للأعطال والإبلاغ عنها | تشخيص سريع – تقليل وقت توقف الخط |
قدرات التكامل مع المعدات الأولية والنهائية
| # | القدرة | التنفيذ | الفائدة |
|---|---|---|---|
| 1 | إدخال متزامن من آلة ختم الصواني | نبضة مزامنة، إشارة رقمية، أو اتصال صناعي | مطابقة تلقائية للسرعة – لا حاجة لتعديل يدوي |
| 2 | إخراج قابل للتعديل للمعدات النهائية | مستشعر ضوئي كهربائي + تباعد وتأخير قابلان للتعديل | يجهز الحاويات لآلات وضع الملصقات والطابعات وأنظمة الفحص |
| 3 | تخزين الوصفات | 10 وصفات على الأقل (السرعة، التسارع، التباعد، التأخير) | تغيير سريع للمنتج في أقل من 5 دقائق – تقليل وقت التوقف |
| 4 | واجهات اتصال قياسية | Modbus TCP، Profinet، EtherCAT، Profibus، I/O رقمي | اتصال سهل بـ PLC المركزي و SCADA – تكامل كامل للمصنع |
| 5 | إدخال إشارة الرفض من أنظمة الفحص | إدخال رقمي مخصص لإشارة الخطأ | إزالة تلقائية للمنتجات المعيبة – تحسين جودة المخرجات |
| 6 | إخراج ردود فعل الحالة | إشارات جاهز وخطأ إلى PLC الرئيسي | مراقبة في الوقت الفعلي – تشخيص عن بعد |
| 7 | الاتصال بالتحكم المركزي للمصنع | شبكة صناعية (Profinet / EtherCAT) | تسجيل بيانات الإنتاج، وإعداد التقارير، وتحسين الخط |
القدرات التشغيلية – VLM-500
| # | العملية | الوصف |
|---|---|---|
| 1 | استقبال إدخال متعدد المسارات | يستقبل المنتجات من 2، 3، أو 4 خطوط متوازية |
| 2 | تغيير اتجاه 90 درجة | يعيد توجيه تدفق المنتج إلى اليمين أو اليسار |
| 3 | إخراج أحادي الملف | يحول المسارات المتعددة إلى خط واحد منظم |
| 4 | مزامنة السرعة | يطابق سرعات المعدات الأولية والنهائية |
قدرة دمج الخطوط المتعددة
تتمثل إحدى المزايا الرئيسية لجهاز VLM-500 في قدرته على دمج خطوط إنتاج متعددة. في المصانع الكبيرة التي تحتوي على آلات ختم صواني متوازية:
- يتم التعامل مع كل مخرج بواسطة وحدة ظهور مستقلة
- تندمج جميع المسارات في خط رئيسي واحد
يتيح هذا تخطيطات إنتاج مدمجة للغاية وعالية السعة.
مبادئ التصميم الصحي
تم تطوير جميع أقسام الماكينة وفقاً لمبادئ التصميم الصحي لصناعة الأغذية:
- بناء كامل من الفولاذ المقاوم للصدأ 304
- قابلية غسيل كاملة
- مقاومة التآكل
- لا توجد نقاط محاصرة للتلوث
- الحد الأدنى من التلامس البشري مع المنتجات
مقارنة البولي كورد مقابل الحزام المسطح
| الميزة | الحزام المسطح | حزام البولي كورد – VLM-500 |
|---|---|---|
| حركة الحاوية | سلسة، لكن قد ينزلق | سلسة ومتحكم بها |
| التعامل مع الحطام | يبقى الحطام على الحزام → تلوث الحاوية | يمر الحطام بين الأحزمة |
| التنظيف | يتطلب إزالة الحزام بالكامل | تنظيف سهل في مكانه |
| الامتثال للتلامس مع الطعام | يتطلب شهادة Food Grade | Food Grade قياسي |
| الصيانة | يتطلب تعديل شد دوري | شد تلقائي |
| العمر الافتراضي | متوسط | مرتفع |
| مقاومة الرطوبة والمنظفات | متوسطة | مرتفعة |
سيناريوهات التطبيق
| السيناريو | الوصف | الفائدة الرئيسية |
|---|---|---|
| خط واحد مع قيود طولية | لا توجد مساحة لتخطيط معدات مستقيم | تغيير اتجاه 90 درجة؛ تخطيط على شكل حرف L |
| آلة ختم صواني بمخرجات 3 مسارات | المخرجات هي 3 مسارات؛ يجب تحويلها إلى ملف واحد | دمج المسارات + تغيير الاتجاه في وقت واحد |
| مصنع به آلتا ختم صواني متوازيتان | آلتان جنباً إلى جنب؛ يجب توحيد المخرجات | دمج مخرجين في تدفق واحد |
| مصنع به 3-4 آلات ختم صواني متوازية | يجب أن تتقارب خطوط التغليف المتعددة إلى مخرج مشترك | قدرة دمج الخطوط المتعددة |
| خطوط تتطلب تنظيفاً متكرراً | المنتجات اللزجة أو المعرضة للانسكاب تلوث الناقل | حزام البولي كورد مع قدرة مرور الحطام |
الأسئلة التقنية الشائعة
| السؤال | الجواب |
|---|---|
| ما هو الحد الأقصى لعرض الحاوية المقبول؟ | يعتمد على التكوين؛ قابل للتخصيص. يرجى استشارة الفريق الفني. |
| هل يمكن ضبط الماكينة لارتفاعات الحاويات المختلفة؟ | نعم. القضبان التوجيهية والارتفاع قابلان للتعديل. |
| هل يمكن للماكينة الاتصال بـ PLC المركزي للمصنع؟ | نعم. مزودة بواجهات اتصال صناعية قياسية. |
| هل قطع الغيار متوفرة في إيران؟ | نعم. توفر Vormek توريد قطع الغيار محلياً. |
| ما هي فترة الضمان؟ | 12 شهراً (قابلة للتمديد). |
