تقديم جهاز Vormek TrayFlow VES-500
في عمليات التغليف الصناعية، كل ثانية لها أهميتها، وكل نقطة تلامس بشري مع المنتج تمثل خطراً محتملاً. تم تصميم آلات ختم الصواني الأوتوماتيكية لتقديم السرعة والدقة والنظافة في وقت واحد – ولكن قبل وضع المنتج في الحاوية، يجب وضع الحاوية نفسها على الماكينة بنفس الدقة وبدون تدخل بشري.
جهاز TrayFlow VES-500 هو استجابة هندسية مدروسة لحاجة يومية في خطوط الإنتاج – حل لا ينبع من التعقيد، بل من بساطة التصميم السليم. تفصل آلة الفصل الهوائية هذه الحاويات المتداخلة، وتضعها بدقة على وحدة تغذية آلة ختم الصواني، وتقوم بذلك بسرعة متزامنة تماماً مع خط الإنتاج – بدون توقف، وبدون تلوث، وبدون خطأ.
تقديم التقنية

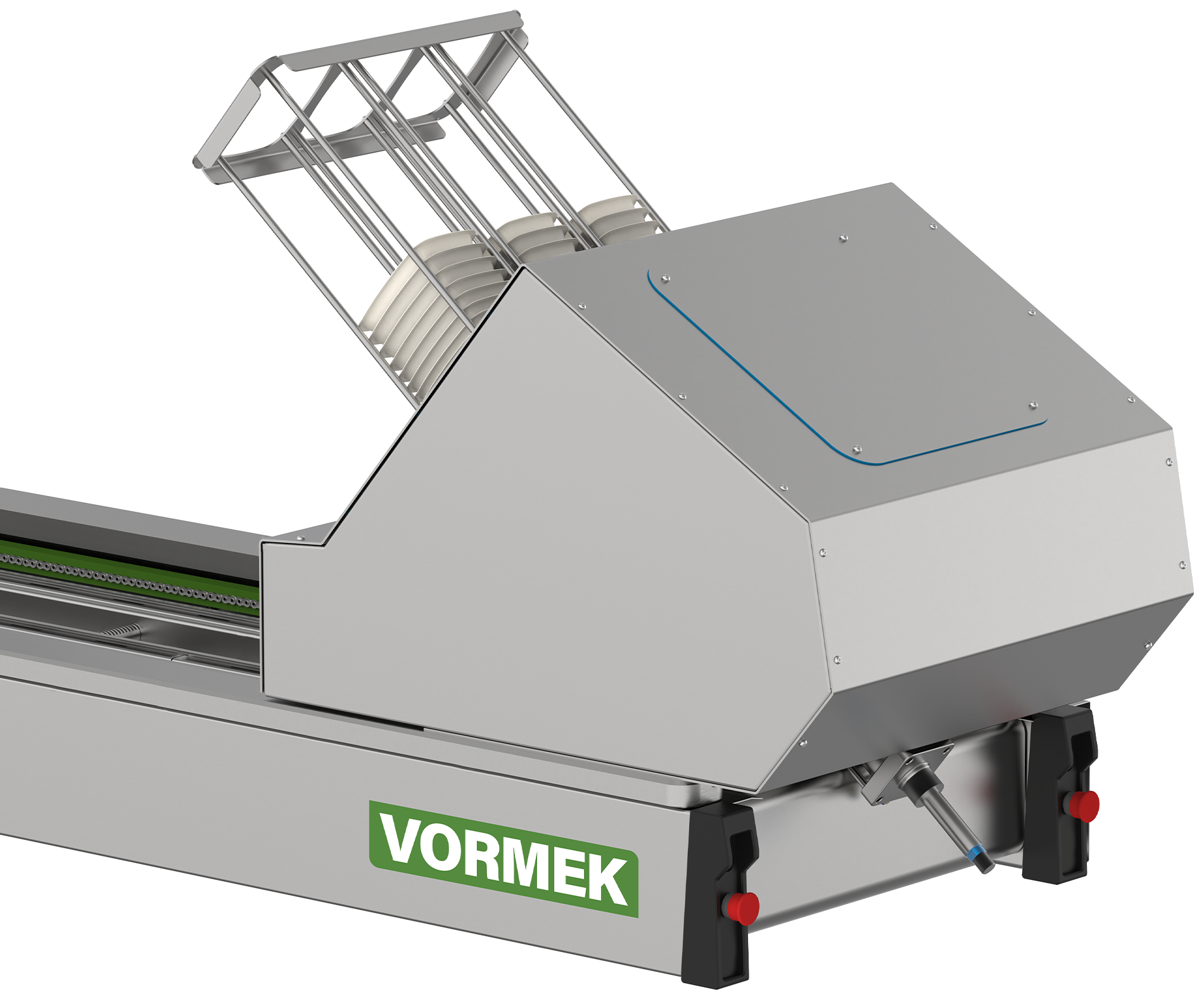

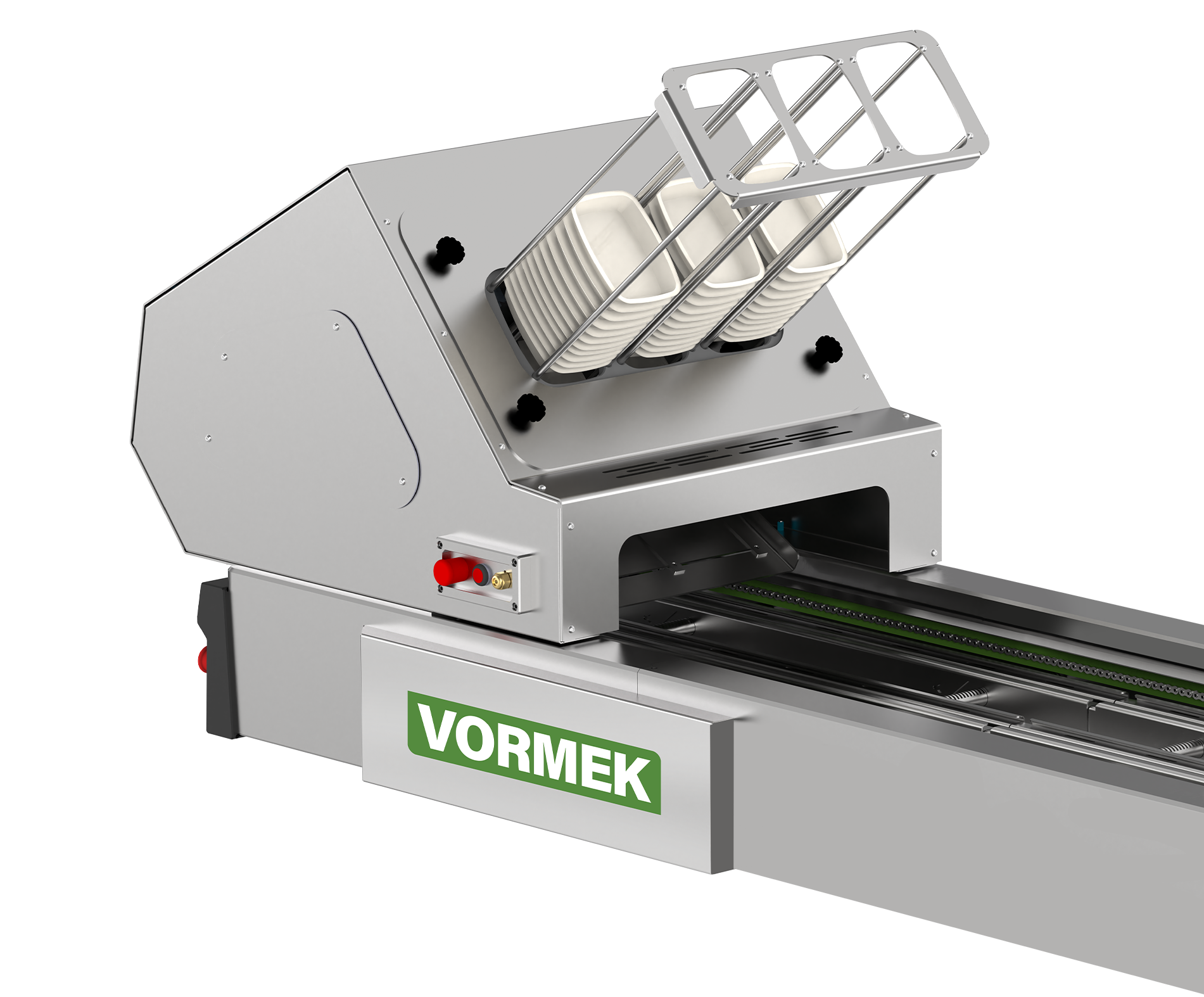

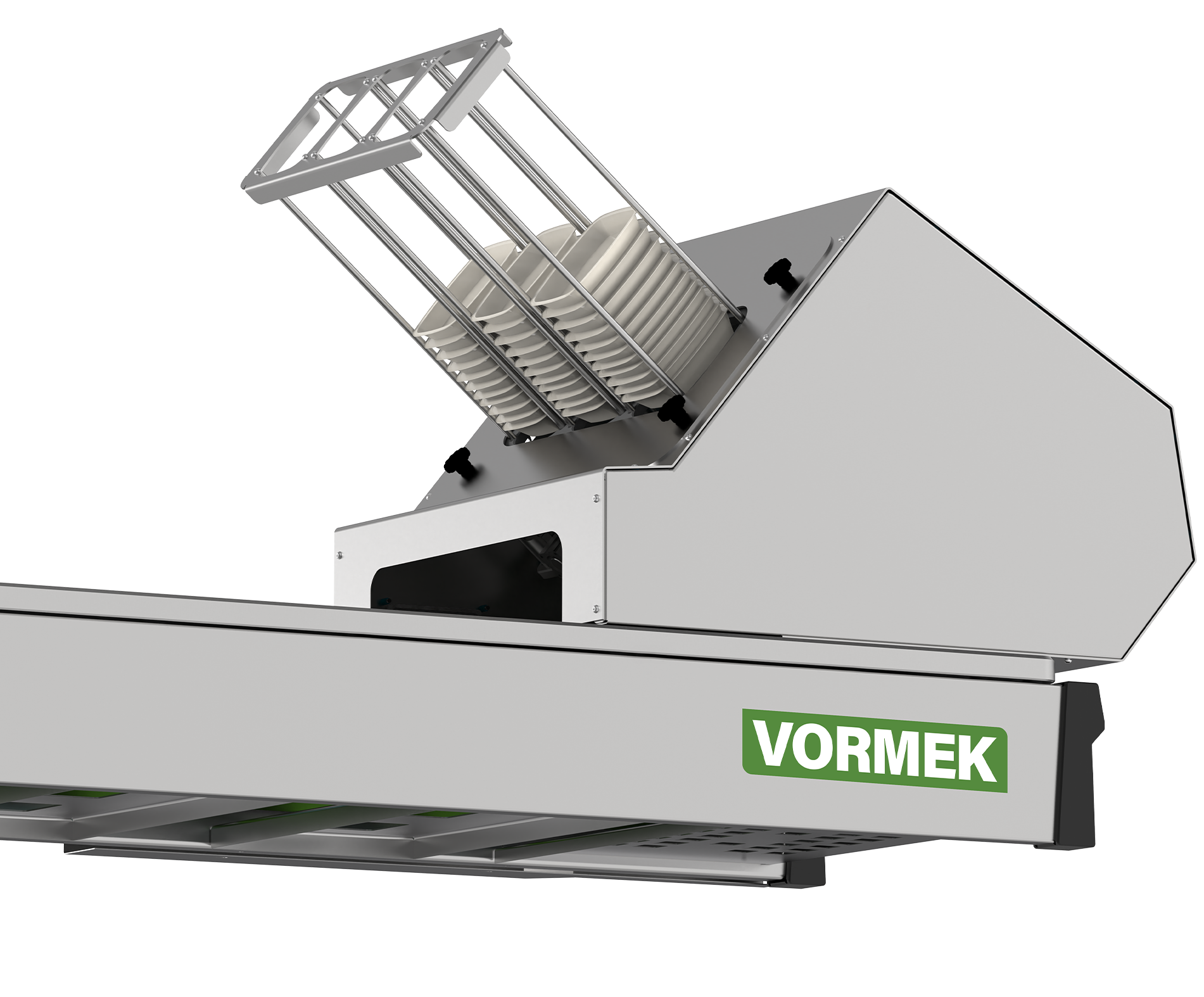

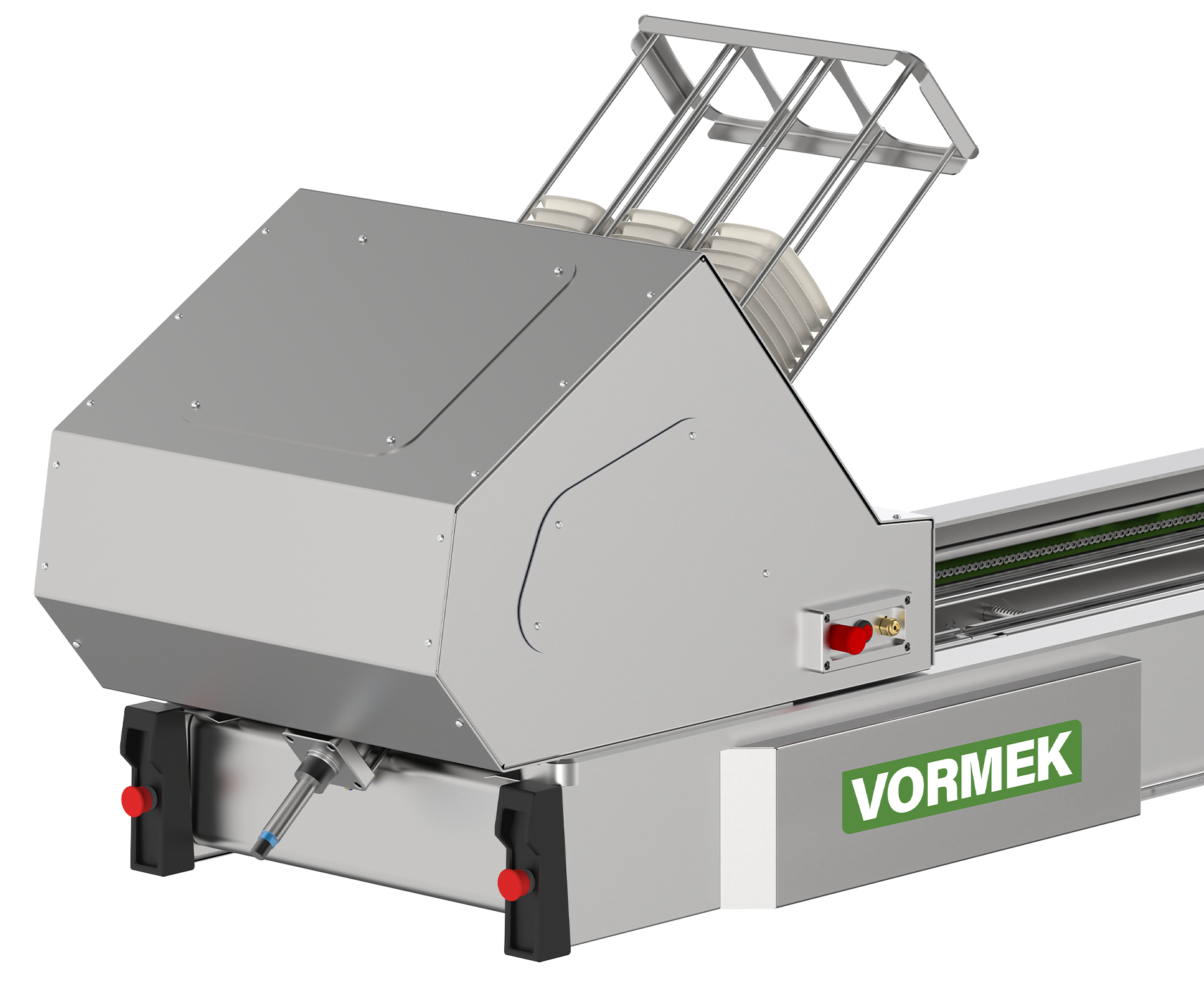

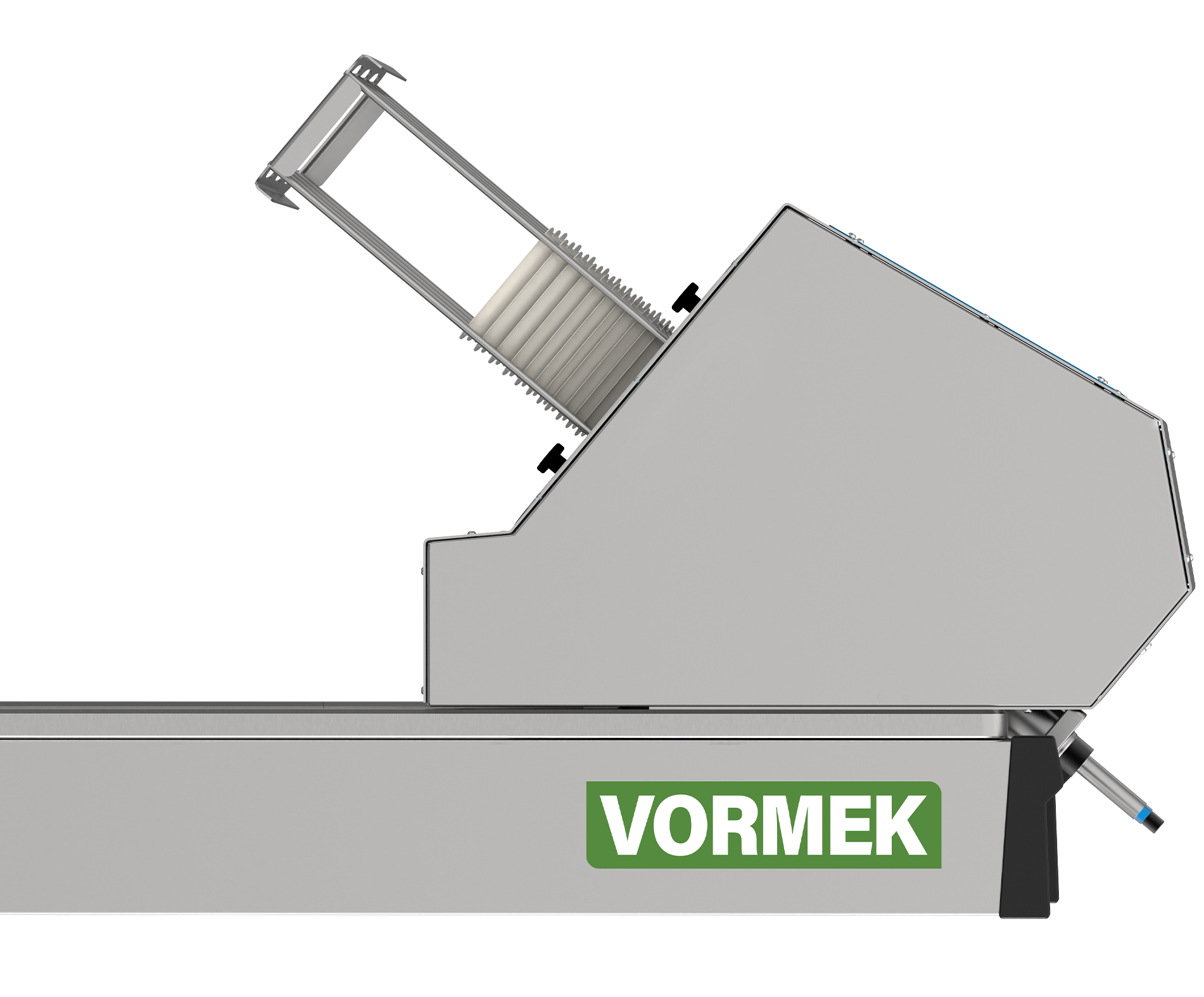

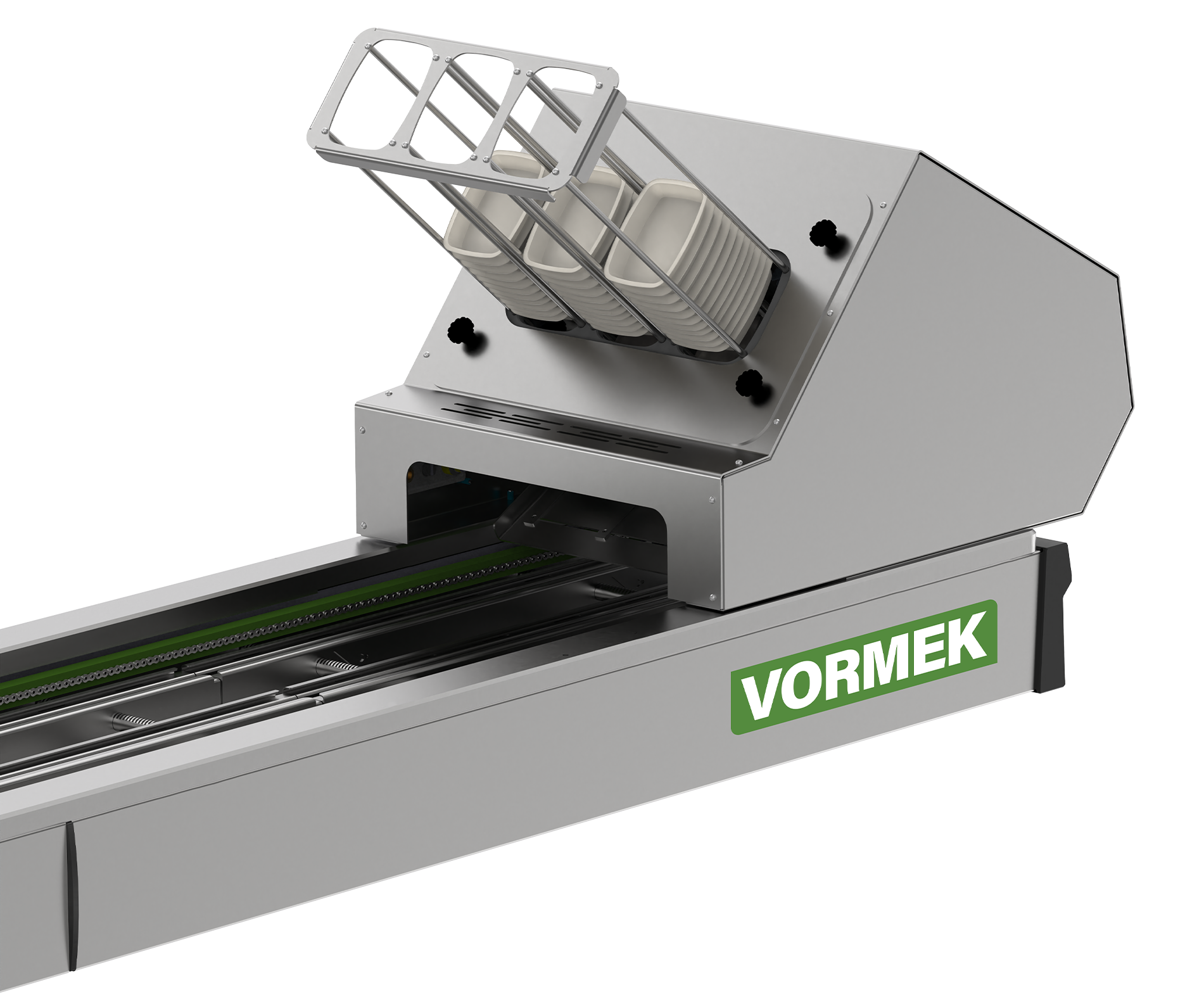

يتم تركيب جهاز TrayFlow VES-500 عند مدخل آلة ختم الصواني الأوتوماتيكية وهو مسؤول عن فصل الحاويات المتداخلة ونقلها إلى سطح تغذية آلة ختم الصواني. تتكون الماكينة من نظامين أساسيين:
1. نظام الأسطوانات الهوائية ثنائي الصف
لكل حاوية في كل دورة، توجد أربع أسطوانات هوائية – اثنتان على كل جانب من جوانب الحاوية، مرتبة في أزواج (علوية وسفلية):
- الأسطوانات العلوية مزودة بأصابع ميكانيكية تمسك بحافة الحاوية الثانية من الأسفل، مما يمنع سقوط الكومة بأكملها.
- الأسطوانات السفلية لها أيضاً أصابع تمسك الحاوية السفلية في مكانها حتى تتمكن أكواب الشفط من الإمساك بها بشكل صحيح.
يتطابق عدد تجاويف الماكينة مع عدد تجاويف قالب آلة ختم الصواني. على سبيل المثال:
- آلة ختم صواني ذات تجويفين → 8 أسطوانات هوائية
- آلة ختم صواني ذات 3 تجاويف → 12 أسطوانة هوائية
2. نظام فنتوري وأكواب الشفط
لكل كوب شفط فوهة فنتوري مستقلة. يعمل الهواء المضغوط الموجه عبر الفنتوري على إنشاء تفريغ، مما يسمح لكوب الشفط بالإمساك بقاع الحاوية. تولد هذه الآلية التفريغ المطلوب باستخدام شبكة الهواء المضغوط الموجودة في المصنع – لا حاجة لمضخة تفريغ منفصلة.
3. أدوات التغيير السريع
نظراً لأن آلة ختم الصواني الأوتوماتيكية قابلة للتعديل لأحجام الحاويات المختلفة، يجب أن توفر آلة الفصل مرونة مماثلة. الأدوات قابلة للتبديل بسهولة. عندما يتغير شكل الحاوية أو أبعادها، يمكن للمشغلين تركيب الأداة المناسبة في وقت ضئيل.
4. مواد متينة وقابلة للغسل
الهيكل الرئيسي مصنوع من الفولاذ المقاوم للصدأ وهو قابل للغسل بالكامل. يتم تصنيع مكونات الأداة وبعض الأجزاء الداخلية من سبيكة الألومنيوم مع طلاء واقي، مما يوفر:
- مقاومة لعوامل التنظيف الصناعية
- تلامس آمن مع المنتجات الغذائية (لا تآكل أو تدهور)
- مقاومة التآكل في البيئات الرطبة
تجعل هذه الميزات الماكينة مثالية لتطبيقات صناعة الأغذية ذات معايير النظافة الصارمة.
التحديات الشائعة في الصناعة
في خطوط التغليف التقليدية، يمثل الفصل اليدوي تحديات خطيرة:
| التحدي | الوصف |
|---|---|
| التلوث الميكروبي | تتلامس أيدي المشغل مباشرة مع داخل الحاوية – السطح الذي سيتلامس مع المنتج |
| سرعة غير متسقة | لا يمكن للمشغلين الحفاظ على سرعة ثابتة متزامنة مع خط أوتوماتيكي |
| تكاليف عمالة عالية | تتطلب الخطوط عالية السعة عادةً مشغلين متعددين للفصل |
| وضع غير متسق | تتسبب الحاويات المائلة أو غير المحاذية في عيوب الختم، أو النفايات، أو توقف الخط |
| قابلية محدودة للتوسع | لا يمكن زيادة سرعة الفصل اليدوي بسهولة مع زيادة الطاقة الإنتاجية |
الحلول التي يقدمها جهاز TrayFlow
يعالج جهاز TrayFlow VES-500 جميع هذه التحديات في وقت واحد من خلال نهج ميكانيكي دقيق.
دورة تشغيل الماكينة:
| الخطوة | العملية |
|---|---|
| 1. تثبيت كومة الحاويات | يتم تحميل أكوام الحاويات في المجلات. تمسك أصابع الأسطوانات العلوية بحافة الحاوية الثانية من الأسفل، مما يثبت الكومة في مكانها. |
| 2. تحرير حاوية واحدة | تفتح الأسطوانات العلوية بخطوة واحدة. تسقط الحاوية السفلية بوزنها على أصابع الأسطوانات السفلية. ثم تغلق الأسطوانات العلوية مرة أخرى، ممسكة بحافة الحاوية التالية أعلاه. |
| 3. الفصل والالتقاط بواسطة أكواب الشفط | ترتفع آلية كوب الشفط من الأسفل. يتدفق الهواء المضغوط عبر الفنتوري، مما يخلق تفريغاً، ويمسك كوب الشفط بقاع الحاوية. تفتح الأسطوانات السفلية، وتحرر الحاوية. تفصل الآلية الحاوية عن الكومة وتنقلها إلى وحدة تغذية آلة ختم الصواني. |
| 4. التحضير للدورة التالية | تغلق الأسطوانات السفلية مرة أخرى، ويكون النظام جاهزاً للدورة التالية. |
الفوائد التقنية والاقتصادية
| الفئة | الفائدة | الوصف |
|---|---|---|
| صحية | القضاء التام على التلامس البشري | لا تلمس الأيدي الحاوية – من التحميل إلى تغذية آلة ختم الصواني |
| انخفاض الحمل الميكروبي | مناسب للمنتجات الحساسة | |
| تقنية | سرعة متزامنة مع الخط | تتطابق مع سرعة آلة ختم الصواني تلقائياً |
| دقة واتساق ميكانيكيان | يتم تسليم كل حاوية بنفس الزاوية والموضع | |
| مرونة لتنوع المنتجات | تغيير سريع للأدوات لأحجام الحاويات المختلفة | |
| اقتصادية | تقليل العمالة | يلغي الحاجة إلى 2-4 مشغلين من عملية الفصل |
| عائد استثمار سريع | عادة 12-24 شهراً | |
| هيكلية | مواد متينة وقابلة للغسل | هيكل من الفولاذ المقاوم للصدأ؛ مكونات من سبيكة الألومنيوم المطلية |
التأثير على الإنتاجية والجودة
من منظور مدير الإنتاج، تشمل مؤشرات الإنتاجية الرئيسية الإنتاجية، ووقت التوقف، والاتساق، واستخدام المساحة. يحقق جهاز TrayFlow VES-500:
- إزالة عنق الزجاجة في الفصل اليدوي
- تقليل وقت التوقف الناتج عن الخطأ البشري إلى الصفر تقريباً
- تحسين الفعالية الإجمالية للمعدات (OEE)
- تقليل الحمل الميكروبي للمنتج النهائي
- تقليل خطر مرتجعات المنتج أو عمليات الاستدعاء
النتائج: زيادة قابلة للقياس في السرعة لكل وردية، والقضاء على الخطأ البشري، وتحسين اتساق التغليف، وتعزيز معايير النظافة.
المقارنة مع التقنيات التقليدية
| المعيار | الفصل اليدوي | TrayFlow VES-500 |
|---|---|---|
| التلامس البشري مع الحاويات | مرتفع | صفر |
| اتساق التسليم | منخفض | مرتفع |
| السرعة | محدودة | متزامنة مع آلة ختم الصواني |
| تغيير الأدوات | — | سريع وسهل |
| تكلفة التشغيل السنوية | مرتفعة | منخفضة |
| مناسب للصناعات الحساسة | لا | نعم |
| قابل للغسل | — | بالكامل |
الصناعات المناسبة
جهاز TrayFlow VES-500 قابل للتطبيق في أي صناعة تضع حاويات على خطوط التغليف قبل التعبئة:
| الصناعة | منتجات أمثلة |
|---|---|
| الأغذية | السلطات، الوجبات الجاهزة، الحساء، المعاجين |
| منتجات البروتين | اللحوم الحمراء، الدواجن، الأسماك، المأكولات البحرية |
| الألبان | حاويات الزبادي الصغيرة، جبنة الكريمة، الحلويات |
| الصيدلانية | منتجات حاويات معقمة أو شبه معقمة |
| الزراعية | الفواكه والخضروات الجاهزة للأكل |
الاستنتاج
يمثل جهاز TrayFlow VES-500 نهجاً هندسياً متقناً وناضجاً ومدروساً لأحد أضعف النقاط شيوعاً في خطوط التغليف. من خلال الجمع بين نظام الأسطوانات الهوائية ثنائي الصف، وآلية فنتوري وكوب الشفط، والأدوات سريعة التغيير، والبناء من الفولاذ المقاوم للصدأ القابل للغسل بالكامل، تحقق هذه الماكينة معايير النظافة والسرعة والدقة التي لا يمكن للفصل اليدوي مضاهاتها ببساطة.
بالنسبة لمرافق الإنتاج التي تسعى إلى تقليل تكاليف التشغيل، وتحسين معايير النظافة، وزيادة الطاقة الإنتاجية دون إضافة عمالة، فإن جهاز TrayFlow VES-500 هو استثمار تقني ذو عوائد حقيقية وقابلة للقياس.
الأسئلة الشائعة
1. هل هذه الماكينة متوافقة مع جميع موديلات آلات ختم الصواني؟
تم تصميمها خصيصاً لآلات ختم الصواني من Vormek، حيث يتطابق عدد التجاويف مع قالب آلة ختم الصواني. بالنسبة للعلامات التجارية الأخرى، يجب التحقق من التوافق التقني.
2. هل يمكن ضبط الماكينة لأحجام الحاويات المختلفة؟
نعم. الأدوات سريعة التغيير. يمكن للمشغلين تركيب الأداة المناسبة للحاوية الجديدة في إطار زمني معقول.
3. ماذا يحدث عندما تنفد الحاويات من المجلة؟
يجب على المشغل إعادة تحميل المجلة بأكوام حاويات جديدة. خلال هذا الوقت، يمكن للخط الاستمرار في استخدام الحاويات الموجودة بالفعل على وحدة التغذية.
4. هل يتطلب هذا النظام مضخة تفريغ منفصلة؟
لا. يستخدم نظام الفنتوري الهواء المضغوط من الشبكة الهوائية الموجودة في المصنع لتوليد التفريغ.
5. هل الماكينة قابلة للغسل في الظروف الرطبة بعوامل تنظيف قوية؟
نعم. يتحمل هيكل الفولاذ المقاوم للصدأ ومكونات سبيكة الألومنيوم المطلية عوامل التنظيف الصناعية والرطوبة.
6. هل قطع الغيار متوفرة بسهولة؟
نعم. بصفتها الشركة المصنعة، توفر Vormek دعماً فنياً كاملاً وتوريداً لقطع الغيار. كما يبسط التصميم المعياري عملية الصيانة واستبدال المكونات.
