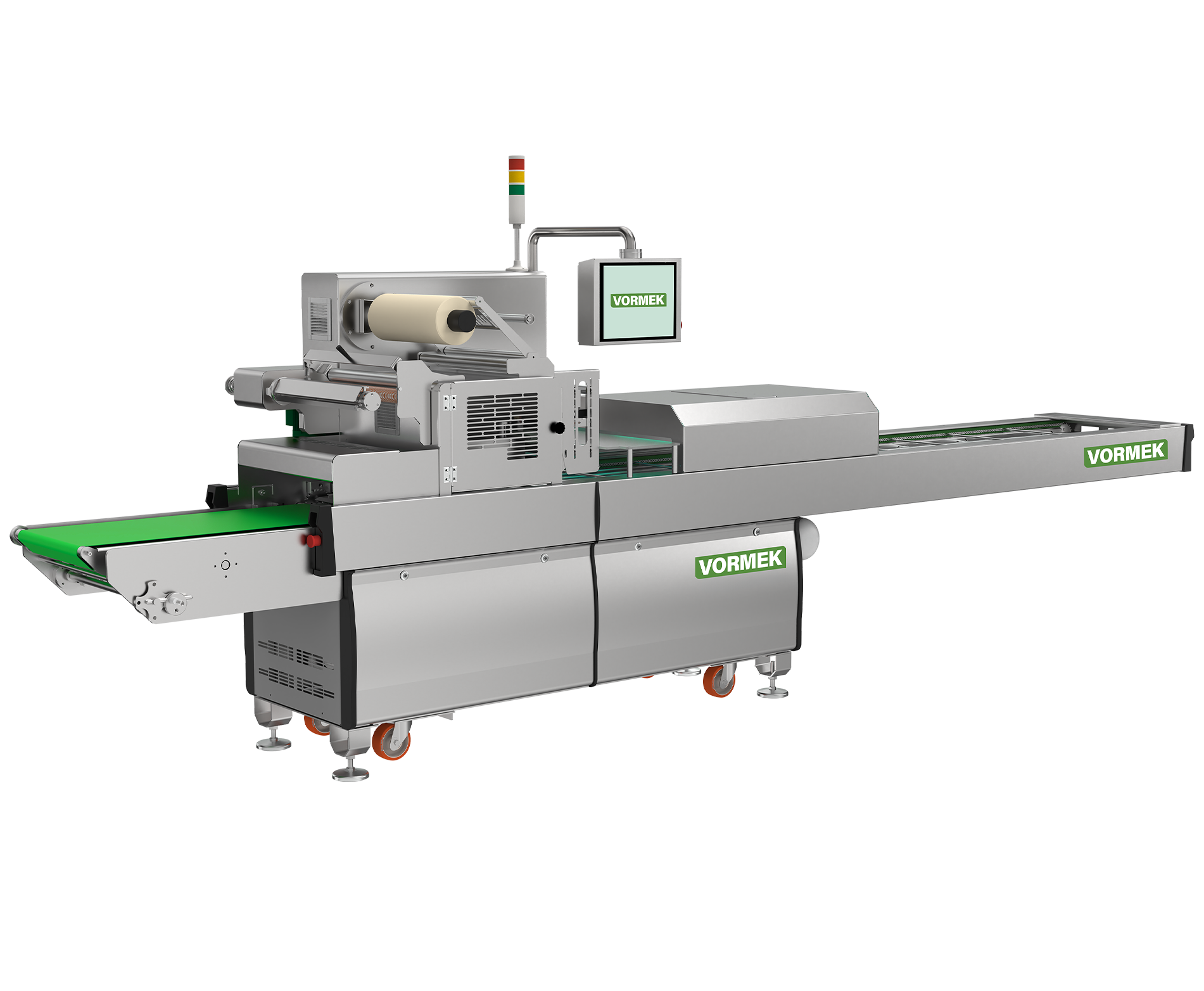

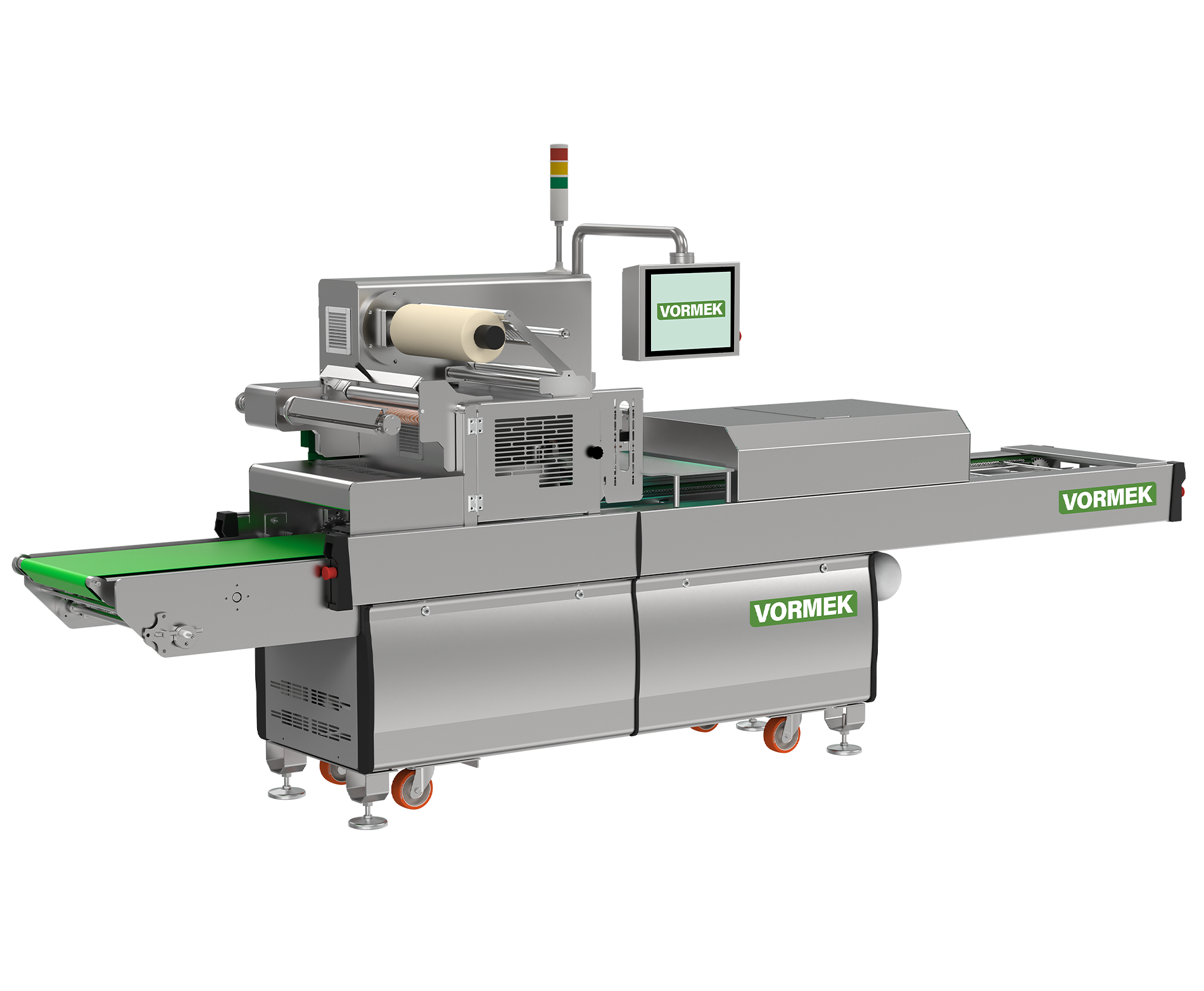

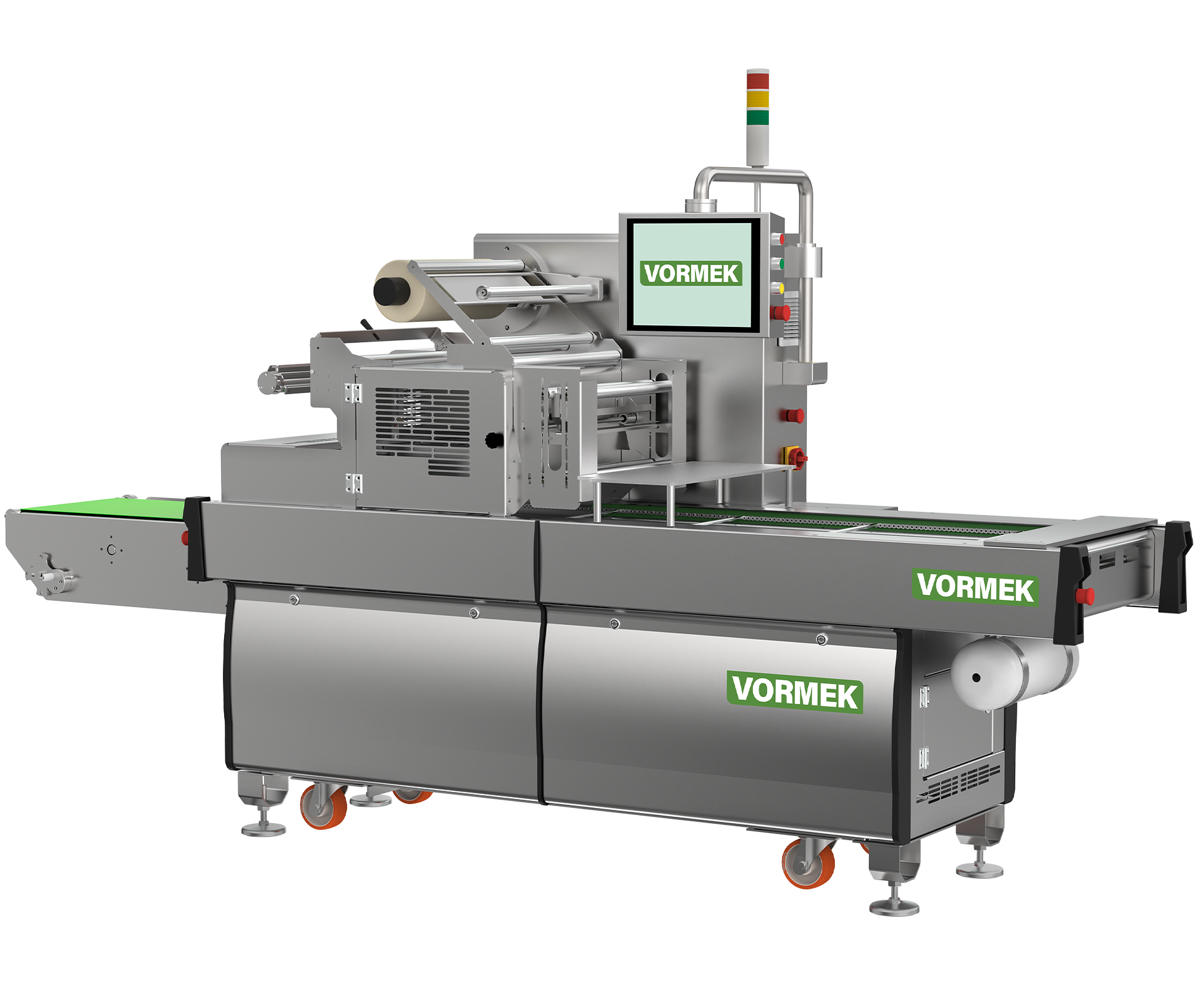

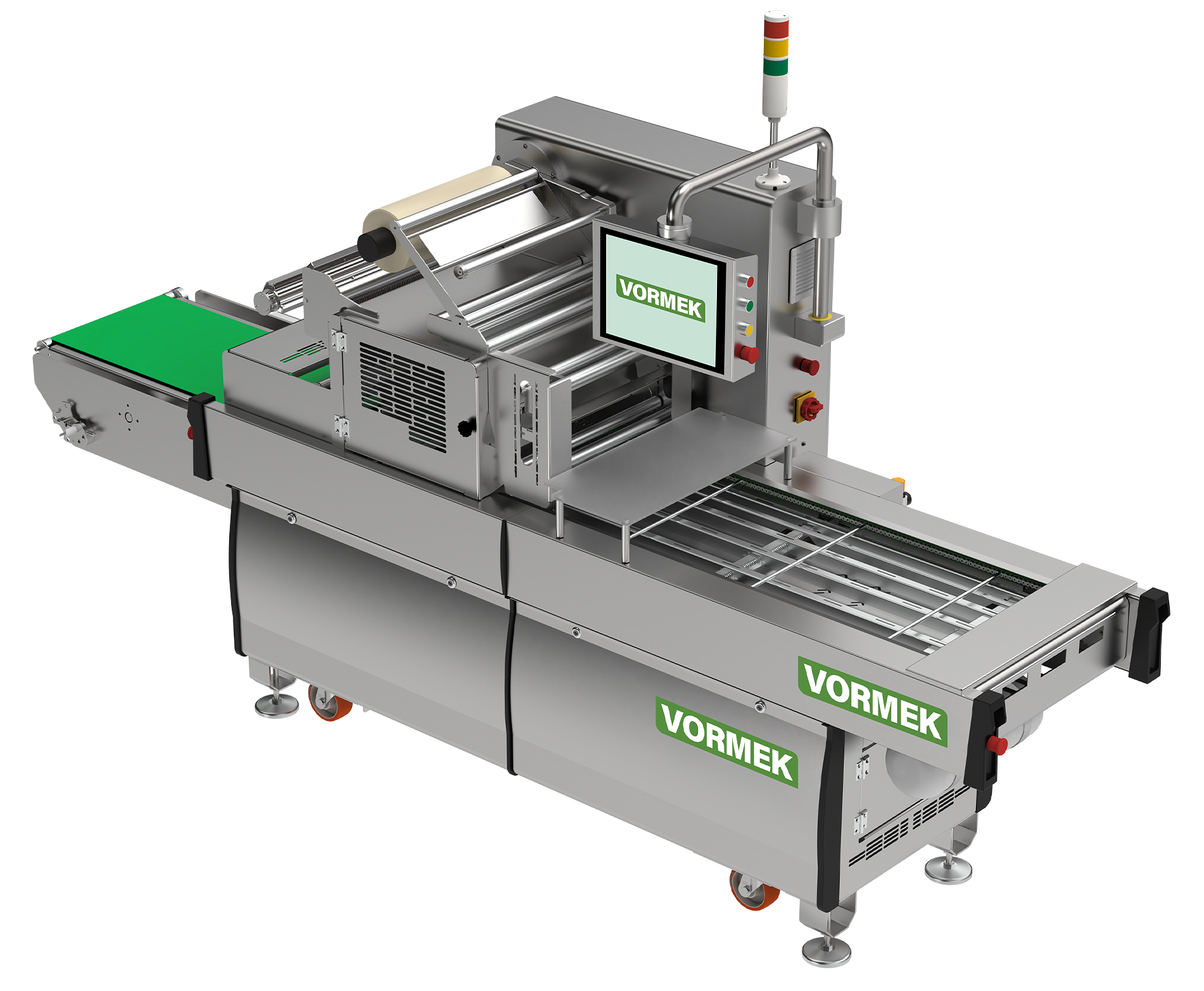

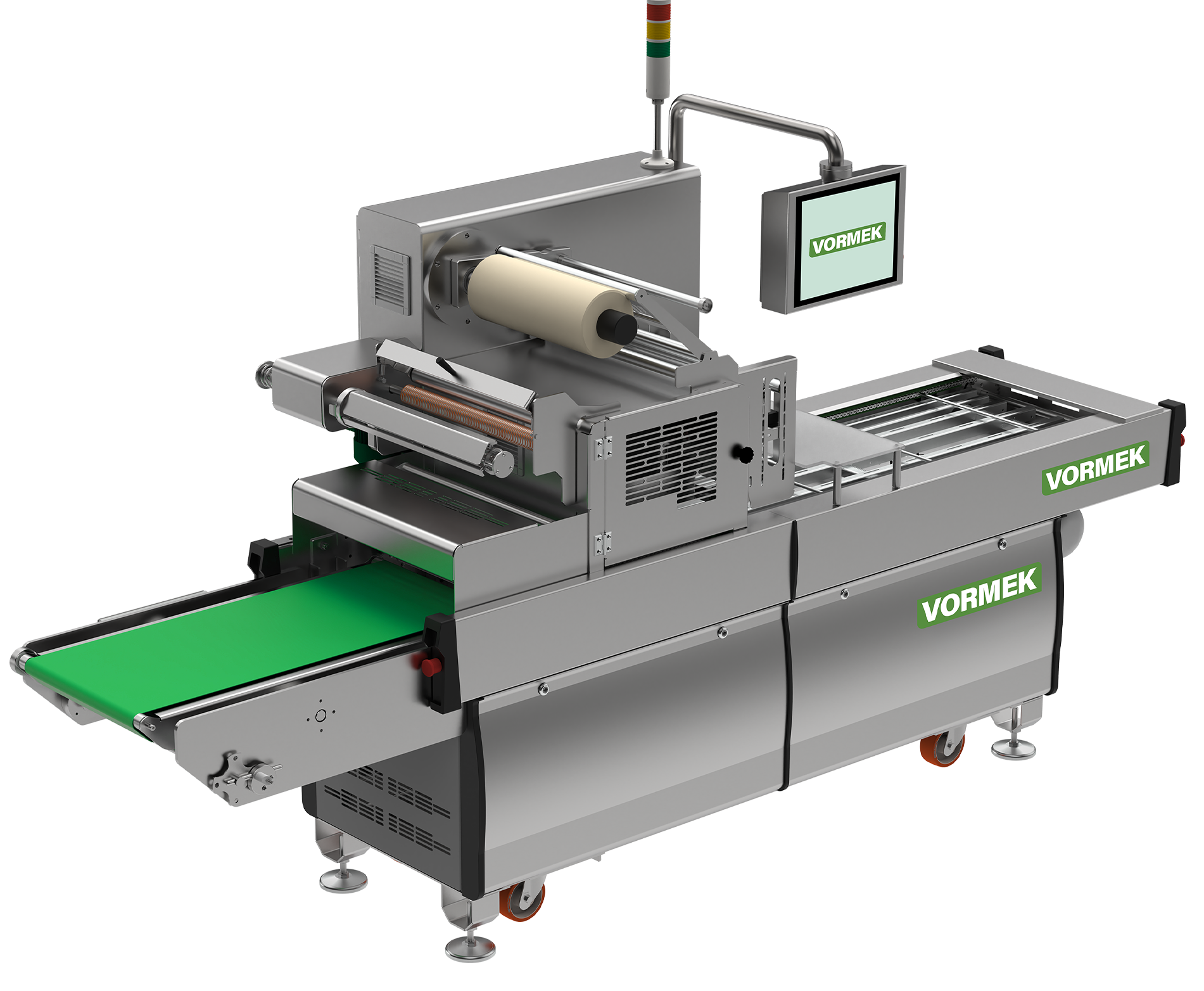

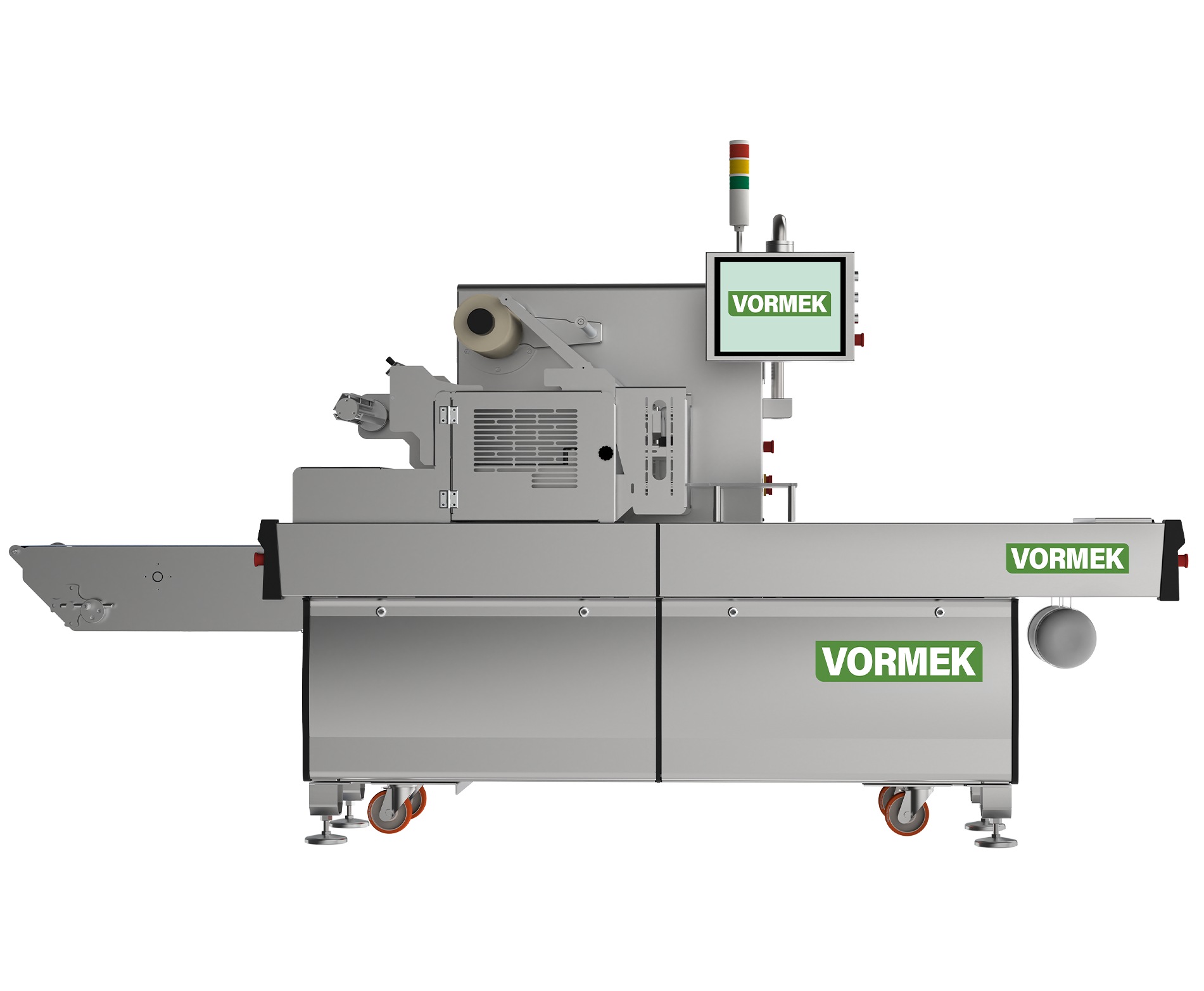

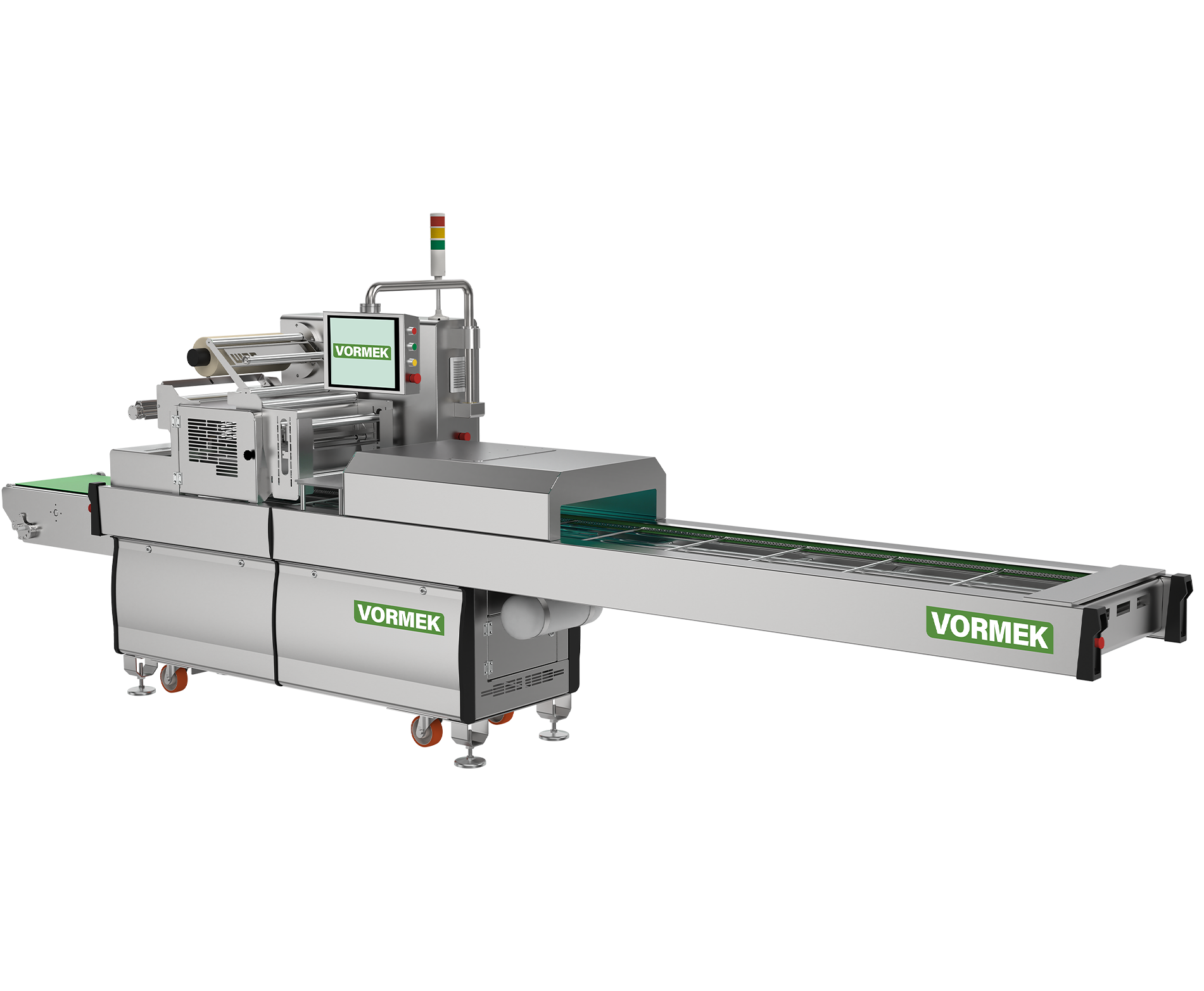

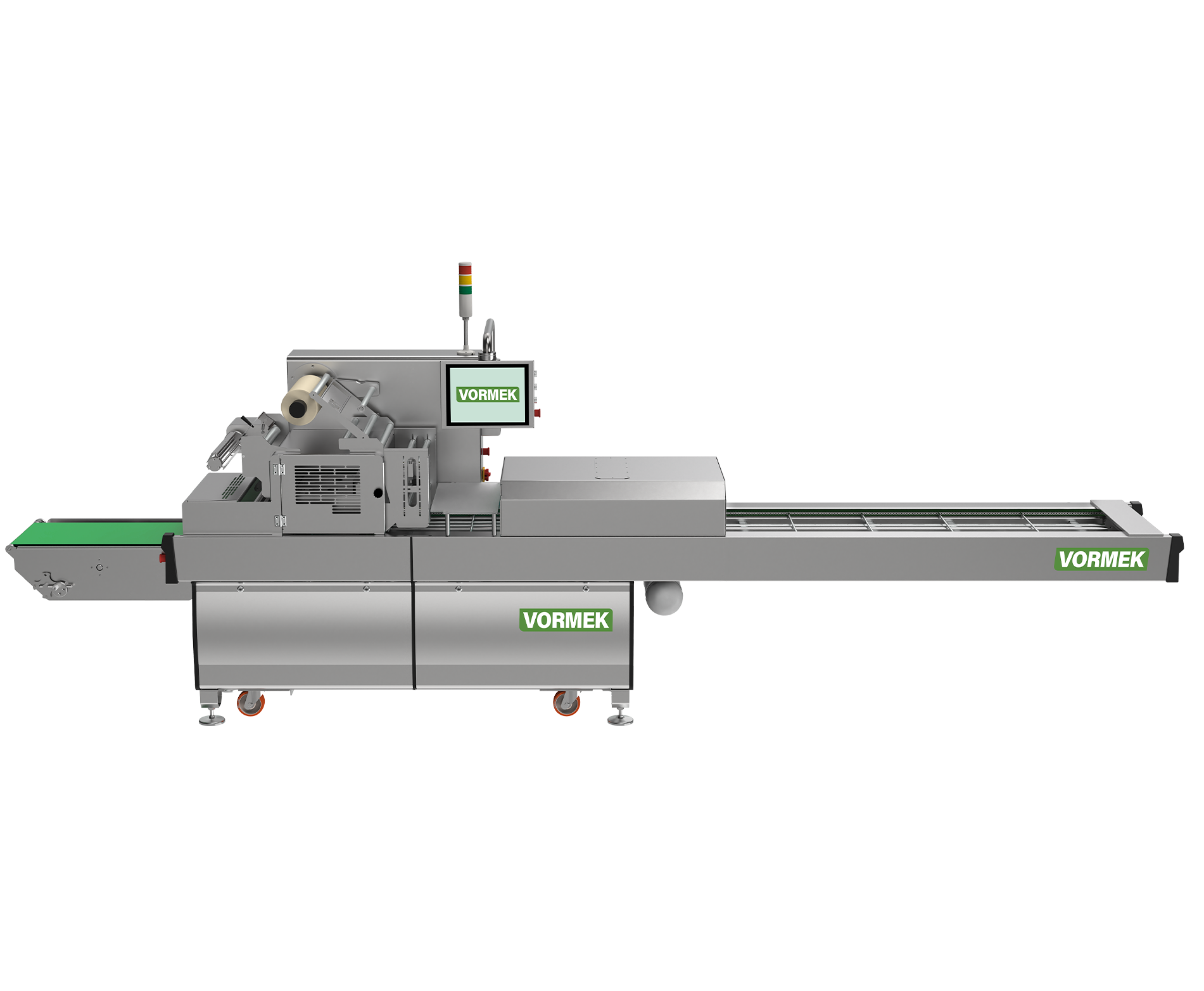

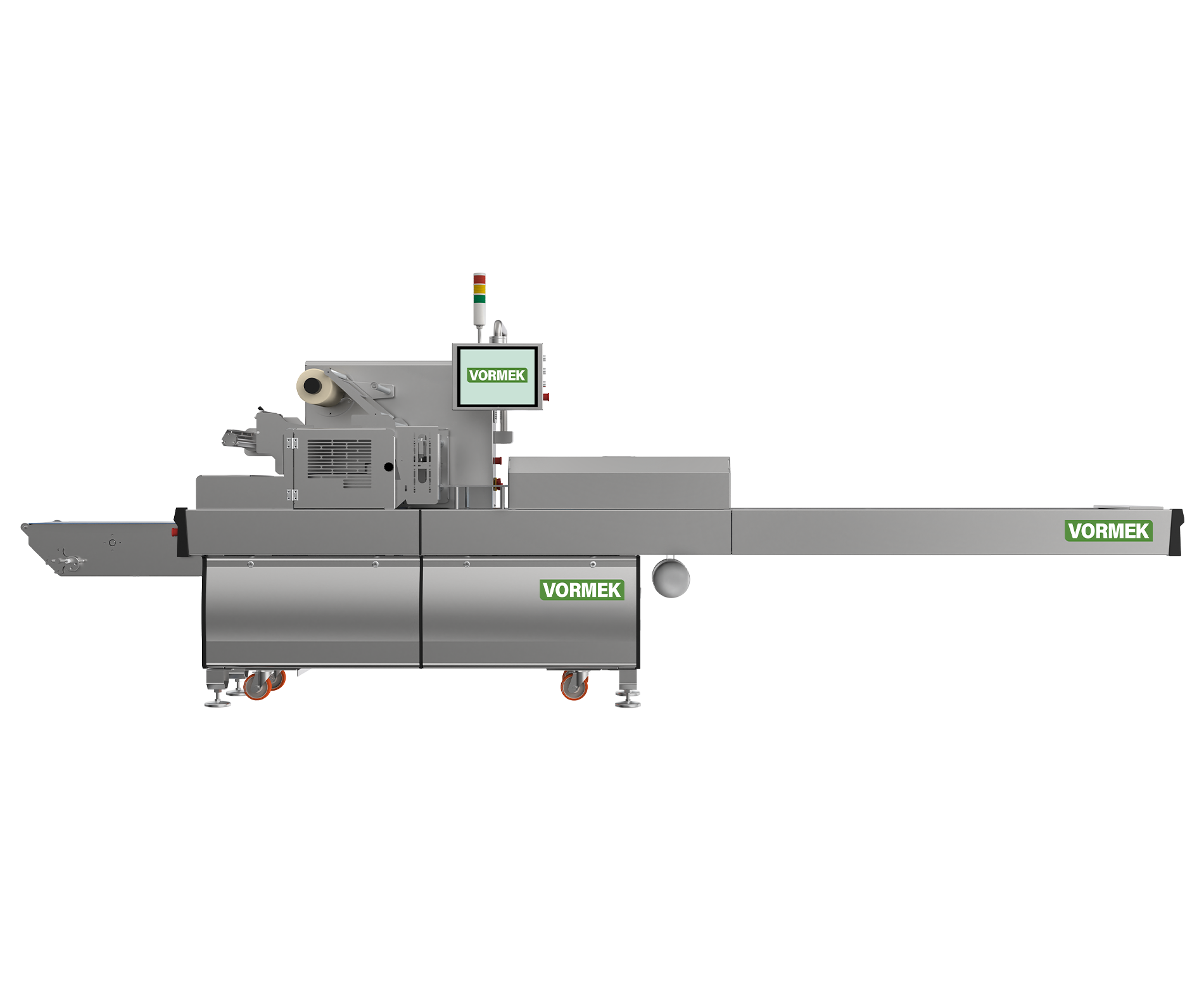

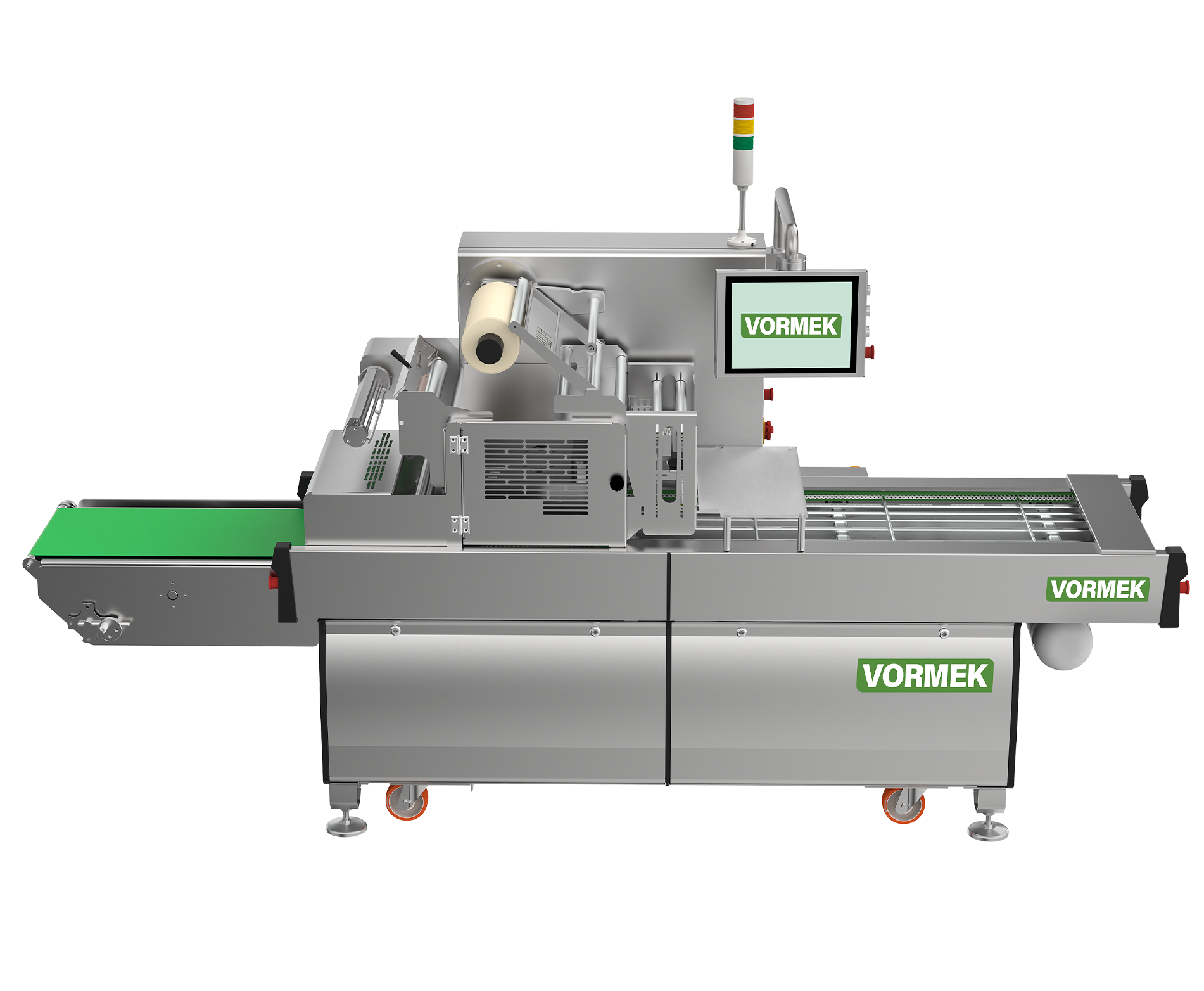

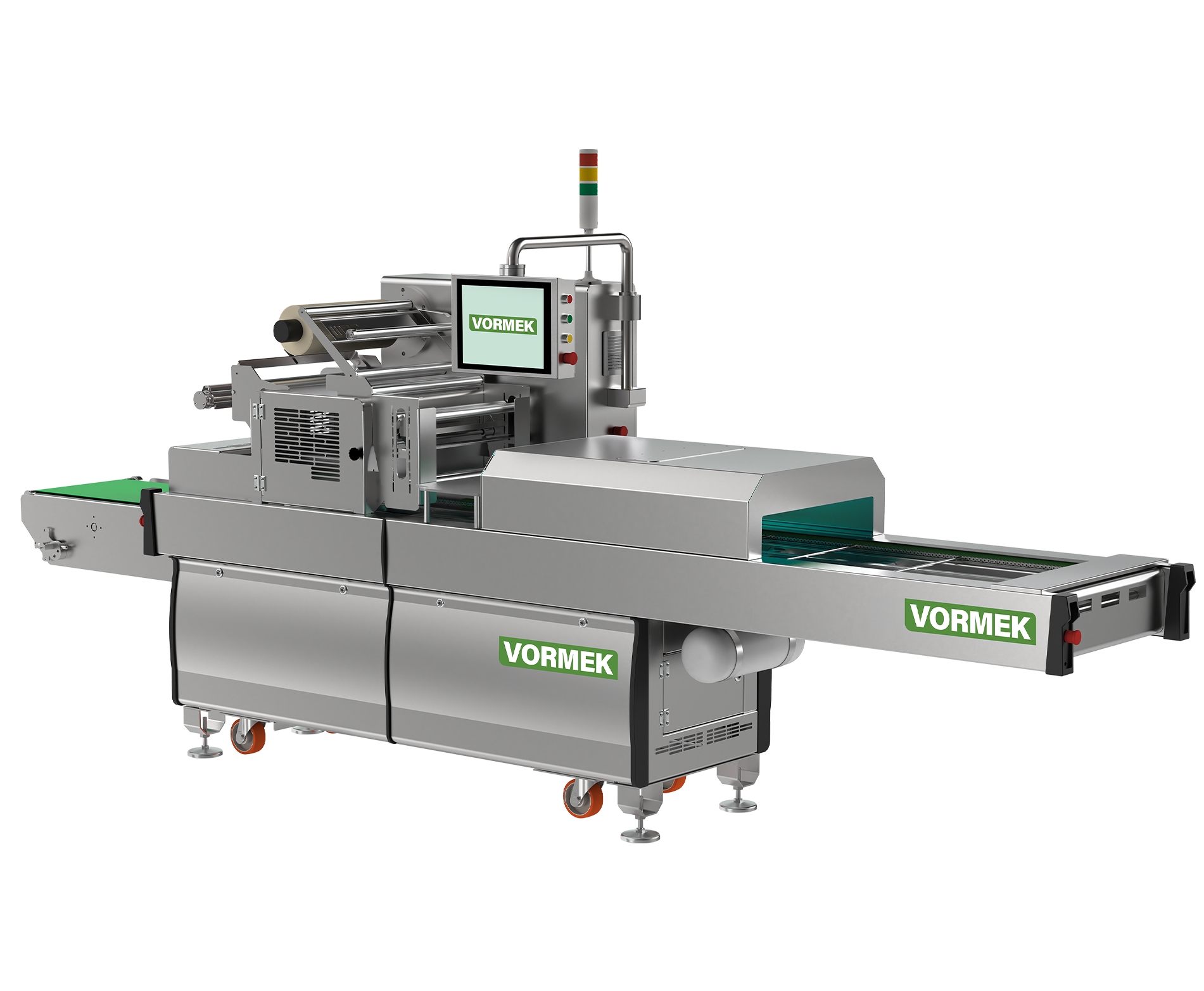

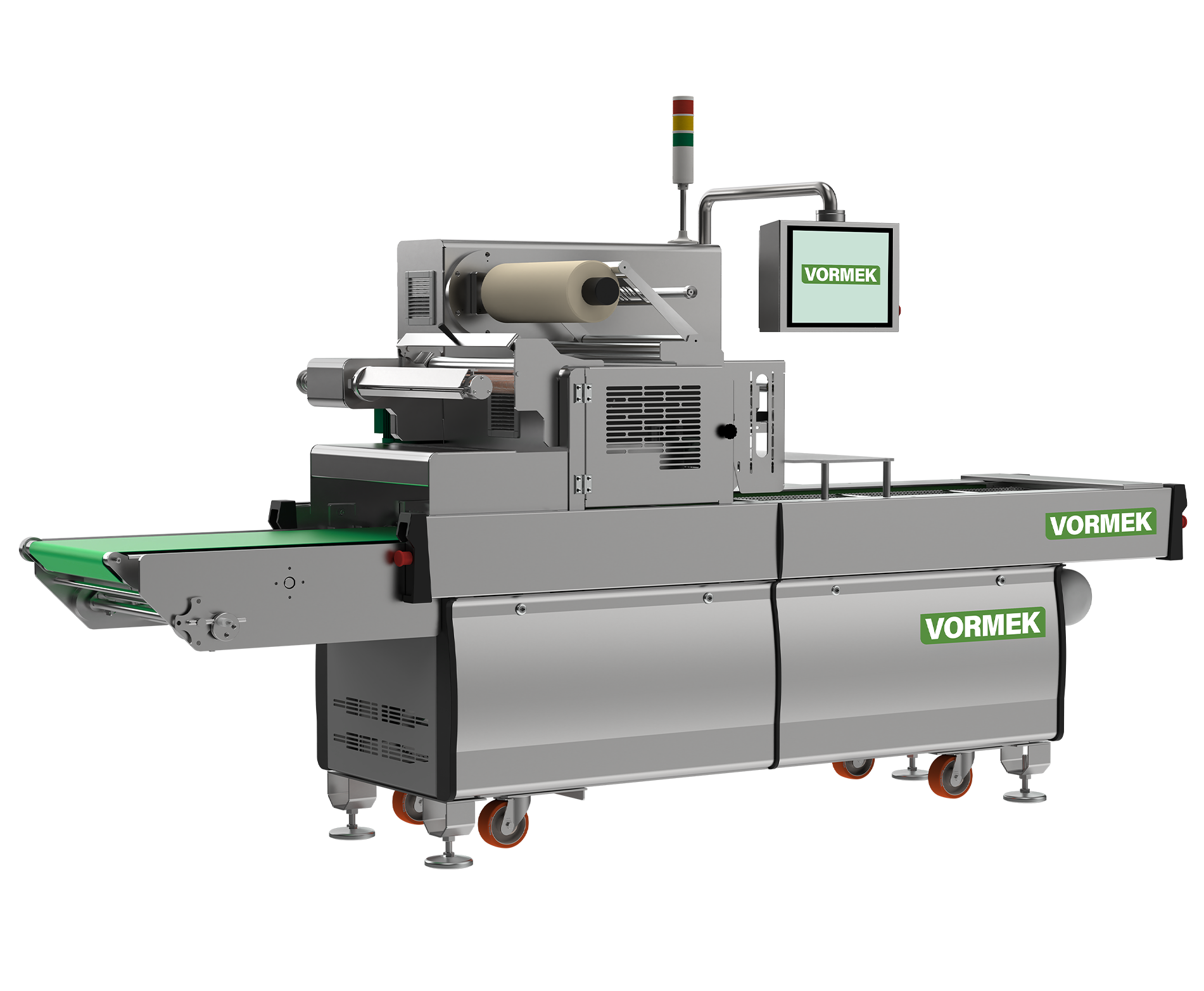

تقديم جهاز Vormek Pack Meister VTS-500
جهاز Pack Meister VTS-500 هو آلة ختم صواني وتغليف بالتفريغ أوتوماتيكية بالكامل من الدرجة الاحترافية، مصممة للتشغيل المستمر عالي السرعة. تم تصميم وبناء هذا الجهاز بواسطة فريق الهندسة ذو الخبرة في Vormek، ويقدم دقة استثنائية واتساقاً ونظافة عبر مجموعة واسعة من تطبيقات تغليف الأغذية. تتمثل إحدى نقاط قوته الأساسية في هندسته المعيارية الجاهزة للخيارات. يمكن ترقية الماكينة بسلاسة بمجموعة متنوعة من المعدات المساعدة – مما يحولها من آلة ختم مستقلة إلى خط تغليف كامل وآلي بالكامل. تلغي هذه القدرة التدخل اليدوي، وتقلل من خطر التلوث الميكروبي، وتضمن مخرجات موحدة، وتزيل تباين المشغل من العملية.
المعدات والإضافات الاختيارية
تم تصميم جهاز Pack Meister VTS-500 للتكامل مع مجموعة واسعة من المعدات المساعدة، مما يسمح للمنتجين ببناء خط تغليف كامل مصمم وفقاً لاحتياجاتهم:
- جهاز فصل أوتوماتيكي – يلغي الفصل والتحميل اليدوي للحاويات
- محولات من عدة مسارات إلى مسار واحد
- ناقلات نقل المنتج والحاويات
- آلات التعبئة – جاذبية (سوائل رقيقة)، مكبسية (سوائل لزجة، أشباه صلبة)، متعددة الرؤوس (منتجات حبيبية)، حجمية (منتجات صلبة غير مناسبة للآلات الأخرى)

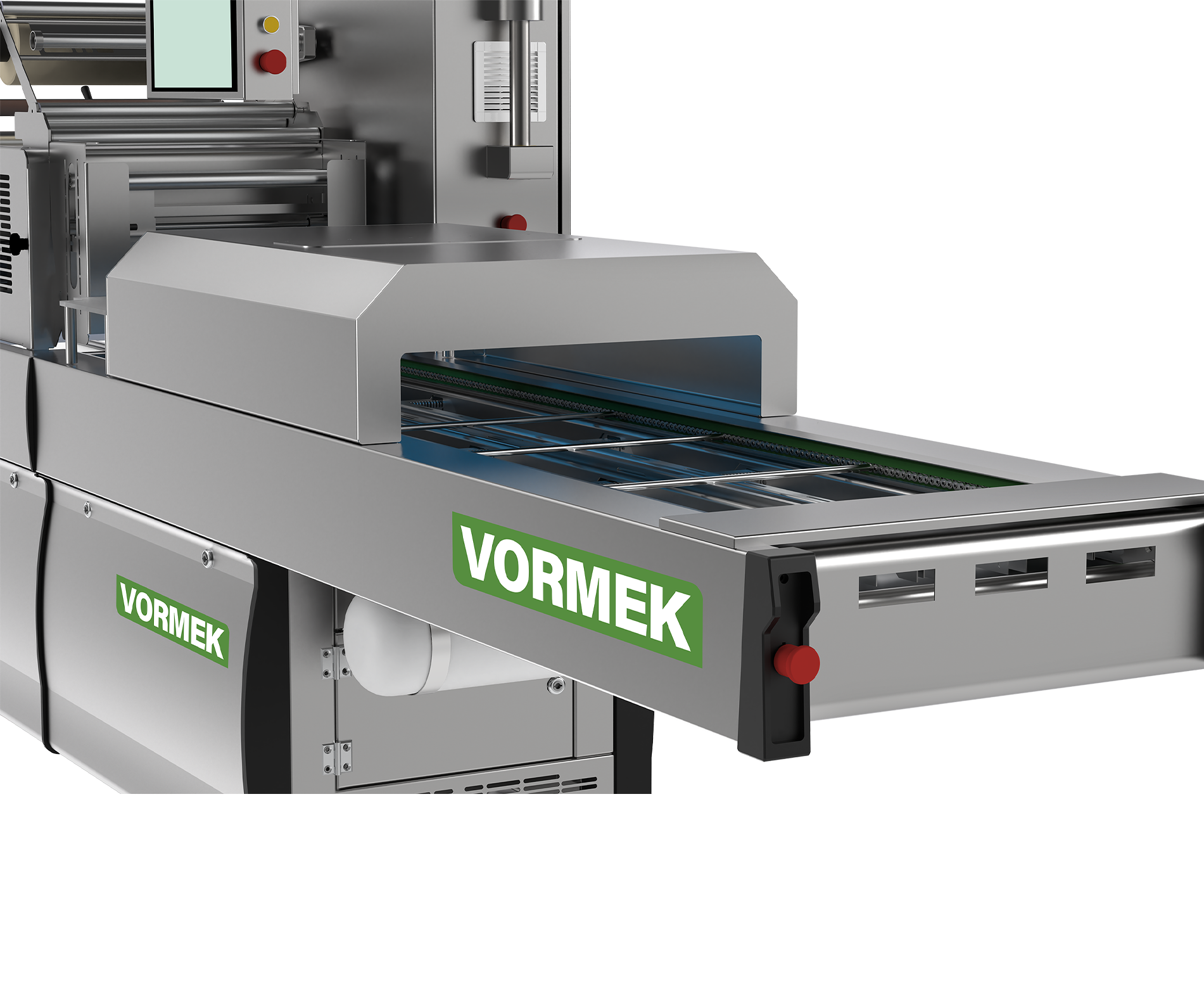

- نفق الأشعة فوق البنفسجية – يقلل من الحمل الميكروبي على الحاويات
- ميزان تدقيق – تحكم في الوزن المدمج في الخط عند المدخل أو المخرج
- كاشف المعادن – يكتشف الملوثات المعدنية الحديدية وغير الحديدية
- ناقل مخرج – يضمن نقل المنتج المستقر دون إزعاج
- محولات من مسار واحد إلى عدة مسارات
- طابعة نفث الحبر ووحدة وضع الملصقات – لترميز التاريخ ووضع الملصقات على المخرج
- طاولة دوارة (طاولة تراكم) – تجمع العبوات النهائية في نهاية الخط
تمكن هذه الخيارات من الانتقال السلس من الإنتاج شبه اليدوي إلى الإنتاج الآلي المستمر بالكامل.
السرعة والإخراج
- وضع MAP (التغليف بالغازات المعدلة): 5–7 دورات في الدقيقة
- وضع الختم البسيط: 7–8 دورات في الدقيقة
ما يميز آلات ختم الصواني من Vormek هو أداؤها الخالي من العيوب، وجودة التصنيع العالية، والسرعة، والسلامة، والدقة في تنفيذ MAP. يمكن تخصيص كل ماكينة لتلبية متطلبات العملاء المحددة ودمجها مع مكونات تقنية إضافية للحصول على حل متكامل وجاهز للتشغيل.
ما هي آلة ختم الصواني الأوتوماتيكية؟
آلة ختم الصواني الأوتوماتيكية هي آلة تقوم بتغليف المنتجات الغذائية في حاويات بلاستيكية بسرعة عالية وبأقل تدخل يدوي. تعتبر تقنية MAP ميزة بارزة، حيث تطيل العمر الافتراضي للمنتج عن طريق إخلاء الهواء المحيط واستبداله بمزيج غاز محكوم.
كيف تعمل الماكينة
- يتم تحميل الحاويات مسبقة التشكيل – إما تلقائياً أو يدوياً – في الماكينة.
- يتم تعبئة المنتج – تلقائياً أو يدوياً.
- يتم نقل الحاويات إلى قالب الختم، حيث يتم الختم (قياسي أو MAP).
- قد تمر الحاويات المختومة عبر طابعة نفث الحبر أو آلة وضع الملصقات.
- يتم جمع العبوات النهائية على طاولة دوارة للمخرج.
يمكن ضبط الماكينة بسهولة لأحجام الحاويات المختلفة. يقوم المستخدمون ببساطة بتبديل القالب لمطابقة تنسيق الحاوية وتطبيق الإعدادات اللازمة. الإعداد والتشغيل بسيطان، بفضل نظام التحكم الدقيق وواجهة البرامج البديهية وسهلة الاستخدام.
المكونات الرئيسية

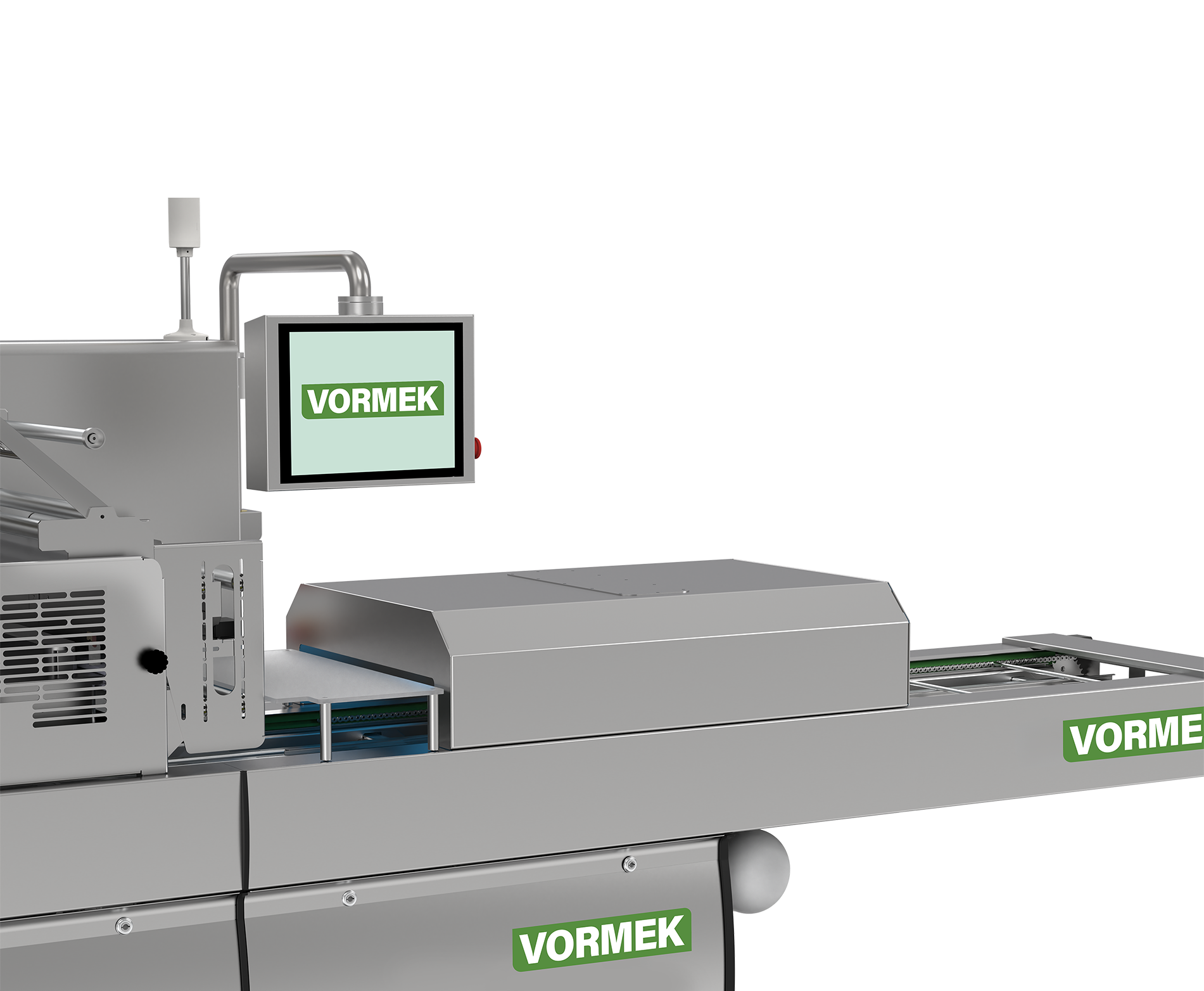

لوحة تحكم تعمل باللمس
- شاشة Delta HMI مقاس 7 بوصات (علامة تجارية عالية الجودة وموثوقة)
- PLC من سيمنز مع واجهة شاشة تعمل باللمس ملونة (فارسية وإنجليزية)
- يمكن ضبط درجة الحرارة، ونسبة التفريغ، وحقن الغاز، والضغط، والسرعة، والمعايير الأخرى بسهولة عبر شاشة اللمس
- بيئة سهلة الاستخدام، واحترافية، وبديهية
الأتمتة الذهبية (لوحة تعتمد على الكمبيوتر الشخصي مع صيانة عن بعد)
تعمل الأتمتة الذهبية كجهاز كمبيوتر صناعي كامل مدمج في الماكينة. تمكن من التشخيص عن بعد واستكشاف الأخطاء وإصلاحها عبر اتصال الإنترنت – مما يقلل من وقت التوقف ويسرع حل المشكلات. تشمل الفوائد:
- وصول عن بعد إلى الماكينة للتشخيص من أي مكان
- برامج احترافية عالية الرسوميات للإعداد السريع والسهل
- واجهة سهلة الاستخدام للغاية
- معالج قوي للتعامل مع مهام الأتمتة المعقدة
- مثالي للآلات الآلية ذات الميزات الاختيارية المتعددة
سهولة التنظيف
صمم مهندسو Vormek جهاز Pack Meister لإمكانية الوصول الكامل، مما يجعل التنظيف اليومي سريعاً وشاملاً. الهيكل وسلسلة الناقل مصنوعان من الفولاذ المقاوم للصدأ 304 لمقاومة التآكل أثناء الغسيل. يمنع التصميم تراكم المواد، مما يلغي نقاط التلوث المحتملة بمرور الوقت.
الخزانة الكهربائية
مصممة بشكل احترافي ومبنية بمكونات متميزة من علامات تجارية موثوقة:
- PLC من سيمنز – برمجة موثوقة وخالية من الأخطاء مع قابلية عالية للتكرار
- HMI من دلتا – تشغيل دقيق وتحكم بسيط
- التحكم في درجة الحرارة PID – يضمن ختماً متسقاً وخالياً من التشوه
- أطراف دفع مقاومة للاهتزاز
- موصلات ومرحلات حرارية عالية الجودة – استجابة سريعة
- مصدر طاقة وتحكم طوري متميزان – استقرار كهربائي
- مرحلات SSR عالية الجودة – أداء تبديل دقيق
- تم اختيار جميع المكونات الكهربائية الأخرى للموثوقية وتقليل الأعطال الكهربائية
تم وضع الخزانة لتسهيل الوصول، وتبسيط الصيانة والفحوصات.
نظام القوالب
الميزات الرئيسية لنظام القوالب:
- غلاف قالب من قطعة واحدة مصبوب ومشغل بالآلات – يضمن ختم MAP خالياً من الأخطاء بسلامة ختم فائقة
- أشرطة ختم سيليكون عالية الجودة – مصممة وموضوعة بدقة
- تصميم قاعدة فريد وعالي الدقة
- دبابيس توجيه من الفولاذ المقاوم للصدأ 304 الممتاز + بطانات برونزية فسفورية عالية الجودة – حركة سلسة ودقيقة
- عناصر تسخين مستقلة لكل قالب ختم
- مزدوجات حرارية مستقلة لكل قالب – تحكم دقيق في درجة الحرارة
- نظام شفرات مستقل – ملامح أسنان مطحونة بدقة، لا تتأثر مباشرة بدرجة حرارة القالب
- قنوات كابلات مدمجة – تحمي الأسلاك من الأجزاء المتحركة
- قدرة تصميم قالب لا حدود لها – تستوعب أشكال الحاويات المختلفة
- جميع مكونات القالب المصنوعة من الألومنيوم مطلية للمتانة
- تغيير سريع للقالب – بحد أقصى 10 دقائق
سلسلة ناقل عالية الجودة مع محرك دقيق
سكة السلسلة مصنوعة من بوليمر عالي الجودة يوفر مقاومة استثنائية للتآكل والتآكل. يضمن تصميم السكة على شكل حرف U تتبعاً صحيحاً للسلسلة، مما يوفر:
- ضوضاء منخفضة – لا حركة مفرطة أو اهتزاز
- دقة عالية في تحديد الموضع – يتم توجيه الحاويات بدقة
- قضبان دفع حاويات متينة – قضبان فولاذية مقاومة للصدأ عالية القطر تقاوم الانحناء
ناقل المخرج
يوجد في مخرج الماكينة، يضمن ناقل المخرج نقل المنتج بسلاسة وبدون أخطاء إلى المحطة التالية أو المعدات النهائية.
هيكل الماكينة
مزايا بناء هيكل Pack Meister:
- هيكل قوي وصلب
- صفائح فولاذية سميكة
- اهتزاز منخفض
- يحافظ على الدقة بمرور الوقت
- بناء كامل من الفولاذ المقاوم للصدأ 304 – مقاوم للتآكل، آمن للتلامس مع الطعام وعوامل التنظيف
- مصمم وفقاً للمعايير الدولية والمبادئ الهندسية
مستشعر علامة التسجيل (مستشعر ضوئي)
يقع على الجانب الأيمن من الماكينة، ويتعامل مستشعر علامة التسجيل مع الأفلام المطبوعة بدقة عالية. يمكن تعديله بسهولة ويقدم أخطاء اكتشاف منخفضة للغاية.
نظام التحكم في شد الفيلم
يضمن هذا النظام الحرج:
- تغذية فيلم موحدة وغير منحرفة إلى القالب
- جودة ختم متسقة عبر جميع الدورات
- تغليف جمالي وخالٍ من التجاعيد والعيوب
- محاذاة تسجيل دقيقة للأفلام المطبوعة
- تقليل هدر الفيلم واستهلاكه
تركيب بكرة الفيلم
تم تصميم نظام تركيب البكرة لتحديد موضع دقيق وتعديل سريع. يتم تثبيت الفيلم على عمود باركود هوائي مع حلقات قفل، مما يمنع الحركة الزائدة ويضمن تحكماً دقيقاً في الشد. تغيير البكرات سريع ومباشر.
أزرار ضغط ومفاتيح متميزة
جميع أزرار التحكم والمفاتيح مصدرة من علامات تجارية صناعية مرموقة، مما يضمن السلامة والمتانة والتفاعل الموثوق بين المشغل والماكينة.
أتمتة قوية
يعمل فريق الأتمتة في Vormek باستمرار على تحسين برامج الماكينة، سعياً لتحقيق تنسيق خالٍ من الأخطاء ومستقر ودقيق بين الأنظمة الميكانيكية والهوائية والكهربائية.
نظام التحكم في درجة الحرارة PID
ينظم نظام PID (التناسبي-التكاملي-التفاضلي) درجة الحرارة بذكاء واستمرار، مما يمنع التقلبات في قوالب الختم. يعد التحكم الدقيق في درجة الحرارة أحد أهم العوامل في تحقيق أختام عالية الجودة.
معايير سلامة عالية
تشمل ميزات السلامة:
- أزرار توقف طارئ متعددة موضوعة في جميع أنحاء الماكينة
- نظام شد تلقائي للسلسلة بهامش أمان عالٍ
- مراقبة عزم الدوران وإيقاف تشغيل تلقائي في حالة الحمل الزائد
- ضوء برج للإشارة إلى حالة الماكينة
- لا توجد حواف حادة أو خطرة
دائرة التفريغ
تم تجهيز Pack Meister بمضخة تفريغ قوية قادرة على إخلاء الهواء بسرعة وفعالية من القالب.
نظام هوائي قوي
تم تصميم النظام الهوائي بدقة، بناءً على حسابات تقنية شاملة، مما يوفر أداءً موثوقاً ومتسقاً.
محرك القيادة الرئيسي
المحركات مصدرة من Electrojen (علامة تجارية إيرانية) ومقرونة بعلب تروس عالية الجودة لعمر خدمة طويل وتحكم دقيق في الحركة.
نظام المحامل
تم تصميم نظام المحامل للتشغيل الخالي من العيوب، باستخدام مكونات متميزة وتروس فولاذية مطلية.
مزايا آلة ختم الصواني الأوتوماتيكية من Vormek
- تصميم صحي
- أختام قوية وموثوقة
- تنظيف سريع وسهل
- هيكل وهيكل قويان
- تشغيل سهل الاستخدام
- تكلفة صيانة منخفضة وخدمة سهلة
- متعددة الاستخدامات – تستوعب حاويات ومنتجات مختلفة
تقنيات التغليف المدعومة
- التغليف بالغازات المعدلة (MAP)
- التغليف بالتفريغ
- الختم البسيط
- MAP المتوازن (EMAP)
- الغلاف الجوي الطبيعي
- التغليف الجلدي
- التقشير السهل
- حاويات IML
- الحاويات المعدنية من نوع Smooth Wall و Esteral
- القطع من الداخل
- العبوة ذات التنورة
- عبوة الدلو
- العبوة المعلقة
تطبيقات المنتج
- المخللات والمنتجات المملحة (الخيار، الزيتون)
- الوجبات الجاهزة وشبه الجاهزة (سلطة أوليفييه، المعكرونة)
- منتجات الألبان
- المكسرات والفواكه المجففة والتمر
- منتجات المخابز والمعجنات
- الفواكه الطازجة
- الخضروات والخضروات الورقية والسلطات
- المأكولات البحرية (الروبيان، الأسماك)
- اللحوم الحمراء ومخلفاتها
- الدواجن
- منتجات اللحوم المصنعة (النقانق، اللحوم الباردة، قطع الدجاج المغطاة بالبقسماط، البرغر)
- المنتجات الطبية والصيدلانية
المعدات المساعدة لتكامل الخط الكامل
- جهاز فصل أوتوماتيكي – يلغي المناولة اليدوية
- نفق الأشعة فوق البنفسجية – تقليل ميكروبي خالٍ من المواد الكيميائية وفعال من حيث التكلفة
- محولات من مسار واحد إلى عدة مسارات ومن عدة مسارات إلى مسار واحد
- آلات التعبئة – حبيبية، مسحوق، سائل رقيق، سائل لزج، شبه صلب
- ناقل محاذاة الصفوف تلقائياً
- مطباق غطاء أوتوماتيكي
- طاولة دوارة (طاولة تراكم) – فولاذ مقاوم للصدأ، قابل للغسل
- كاشف المعادن
- ميزان تدقيق – رفض تلقائي للعبوات خارج التفاوت المسموح
تصميم خط مخصص
تتمثل إحدى المزايا الرئيسية للعمل مع Vormek في القدرة على تصميم وتنفيذ خطوط تغليف مخصصة بالكامل مصممة وفقاً للمساحة الأرضية الفعلية للعميل ومتطلبات الإنتاج.
الميزات الاختيارية
- تكامل آلة التعبئة (أنواع مختلفة)
- أنظمة توجيه الحاويات وتحديد موضعها
- نفق الأشعة فوق البنفسجية
- ميزان تدقيق
- خزان غاز عازل للتحكم الدقيق في غاز MAP
- نظام الصيانة عن بعد
- التوافق مع الفيلم المطبوع
- ناقل محاذاة الصفوف
- طاولة دوارة
لماذا يضع Pack Meister المعيار للجودة والتكنولوجيا
- هيكل قوي – إطار قوي من الفولاذ المقاوم للصدأ 304 المقاوم للتآكل يضمن الدقة والثبات بمرور الوقت.
- وضع ذكي للخزانة الكهربائية – وضعت لتسهيل الوصول، والحماية الحرارية، والصيانة الآمنة.
- قضبان دفع حاويات دقيقة – قضبان فولاذية مقاومة للصدأ عالية القطر وقوية تضمن حركة حاويات سلسة ودون انقطاع.
- سلاسل صناعية Hallopin – سلاسل فولاذية مقاومة للصدأ عالية المتانة للتشغيل الموثوق طويل الأمد.
- بكرات توجيه فيلم ناعمة – محامل صناعية توفر حركة فيلم صامتة وخالية من الاحتكاك.
- التحكم الذكي في شد الفيلم – يحافظ تلقائياً على الشد الأمثل لتغليف خالٍ من العيوب.
- تركيب ذكي لبكرة الفيلم – مصمم لتغيير البكرات بسرعة وأمان.
- مستشعر ضوئي دقيق – كشف دقيق عالي الدقة لعلامات التسجيل للأفلام المطبوعة.
- أزرار ضغط ومفاتيح متميزة – مكونات صناعية عالية الجودة بعمر تشغيل طويل.
- أتمتة قوية – تعتمد على PLC من سيمنز مع معالجة سريعة ومستقرة.
- نظام الأتمتة الذهبية – يعتمد على جهاز كمبيوتر صناعي مقاس 15 بوصة مع نظام تشغيل Windows للتحكم المتقدم.
- خزانة كهربائية احترافية – مجمعة بمكونات معترف بها عالمياً.
- التحكم في درجة الحرارة PID – يضمن حرارة ختم موحدة ومتسقة.
- معايير سلامة عالية – سلامة حقيقية، وليس مجرد تسويق – أزرار توقف طارئ متعددة، وأجهزة استشعار أمان، ومفاتيح تداخل آمنة.
- تصميم معياري وجاهز للخيارات – مقاوم للمستقبل لإضافة آلات التعبئة، وأنظمة الغاز، والطابعات، والمزيد.
- التوافق مع آلة التعبئة المكبسية – مثالي للمنتجات عالية اللزوجة (الصلصات، المعاجين، المربى، العسل).
- التوافق مع آلة التعبئة بالجاذبية – مثالي للسوائل الرقيقة.
- التوافق مع آلة التعبئة الحجمية – ممتاز للأغذية الصلبة غير المناسبة لآلات التعبئة متعددة الرؤوس.
- مضخة تفريغ عالية السعة – تفريغ موثوق لعمر افتراضي ممتد.
- معامل هندسي عالٍ – يتم حساب كل مكون وتصميمه وهندسته وفقاً للمعايير الاحترافية.
- قالب ختم دقيق – قطع دقيق، توزيع حراري موحد، تصميم مستقر لدرجة الحرارة.
- نظام هوائي قوي – صمامات ملف لولبي وأسطوانات عالية الجودة، محسوبة بدقة.
- محرك قيادة رئيسي متميز – فئة حماية عالية، علامة تجارية مرموقة.
- نظام محامل لا تشوبه شائبة – محامل صناعية عالية الجودة، ناعمة، ومقاومة للضغط.
- دقة تغليف عالية – كل عبوة تلبي معايير الجودة باستمرار.
- سرعة حقيقية، أداء مستقر – سرعة دون المساس بالجودة أو الدقة أو الموثوقية.
