يرجى التمرير عبر الصورة أدناه لعرض المنتج بتقنية ثلاثية الأبعاد.
تقديم جهاز Vormek Mechoris Liquid VFL-510
تعتبر آلة التعبئة بالجاذبية من أكثر طرق التعبئة اقتصاداً وموثوقية للمنتجات منخفضة اللزوجة التي تتدفق بشكل طبيعي تحت تأثير الجاذبية. نظراً لتشغيلها البسيط، وسهولة تنظيفها، ودقتها الجيدة، وانخفاض تكلفة صيانتها، أصبحت هذه التكنولوجيا واحدة من أكثر أنظمة التعبئة استخداماً على نطاق واسع في مختلف الصناعات.

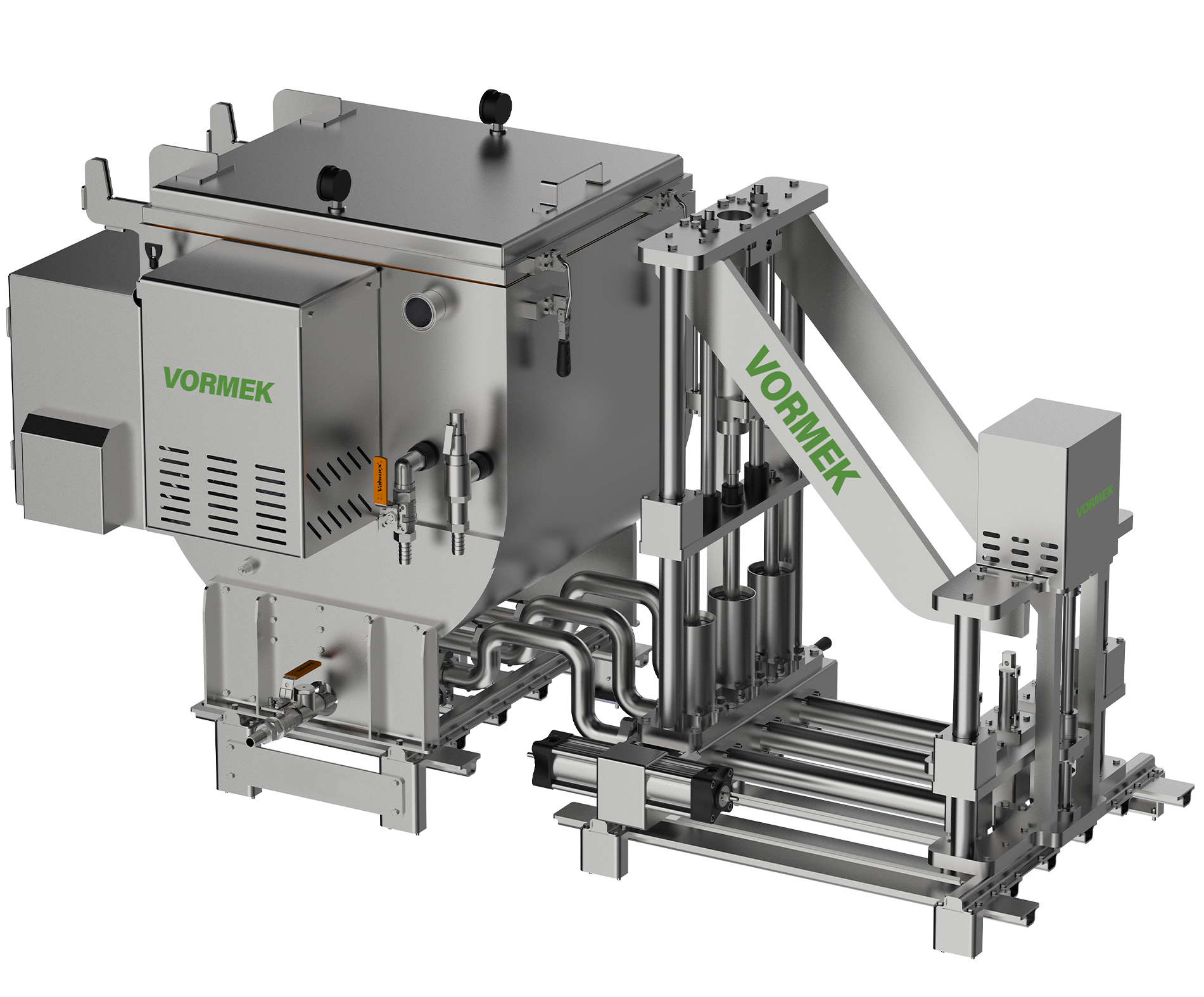

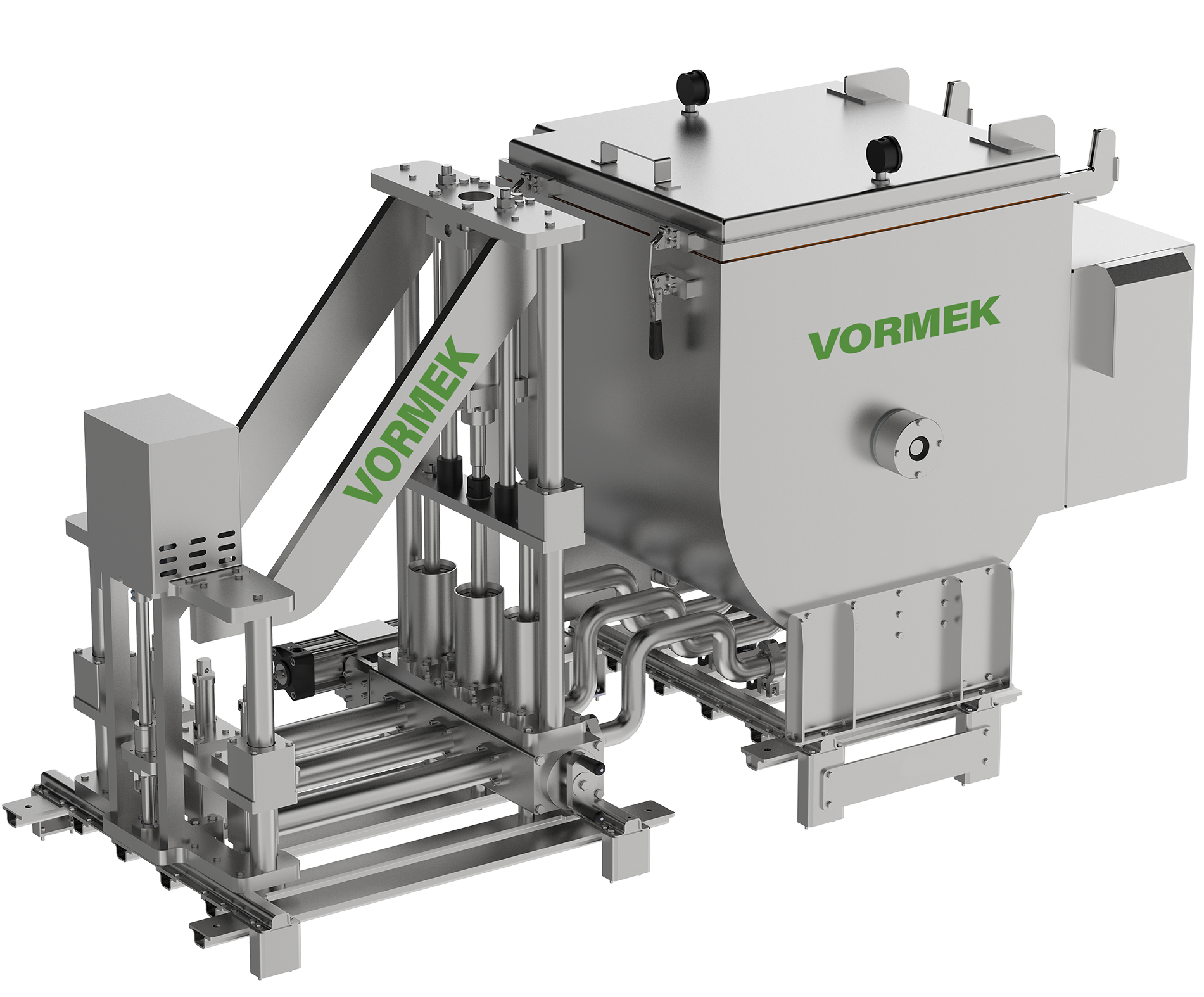

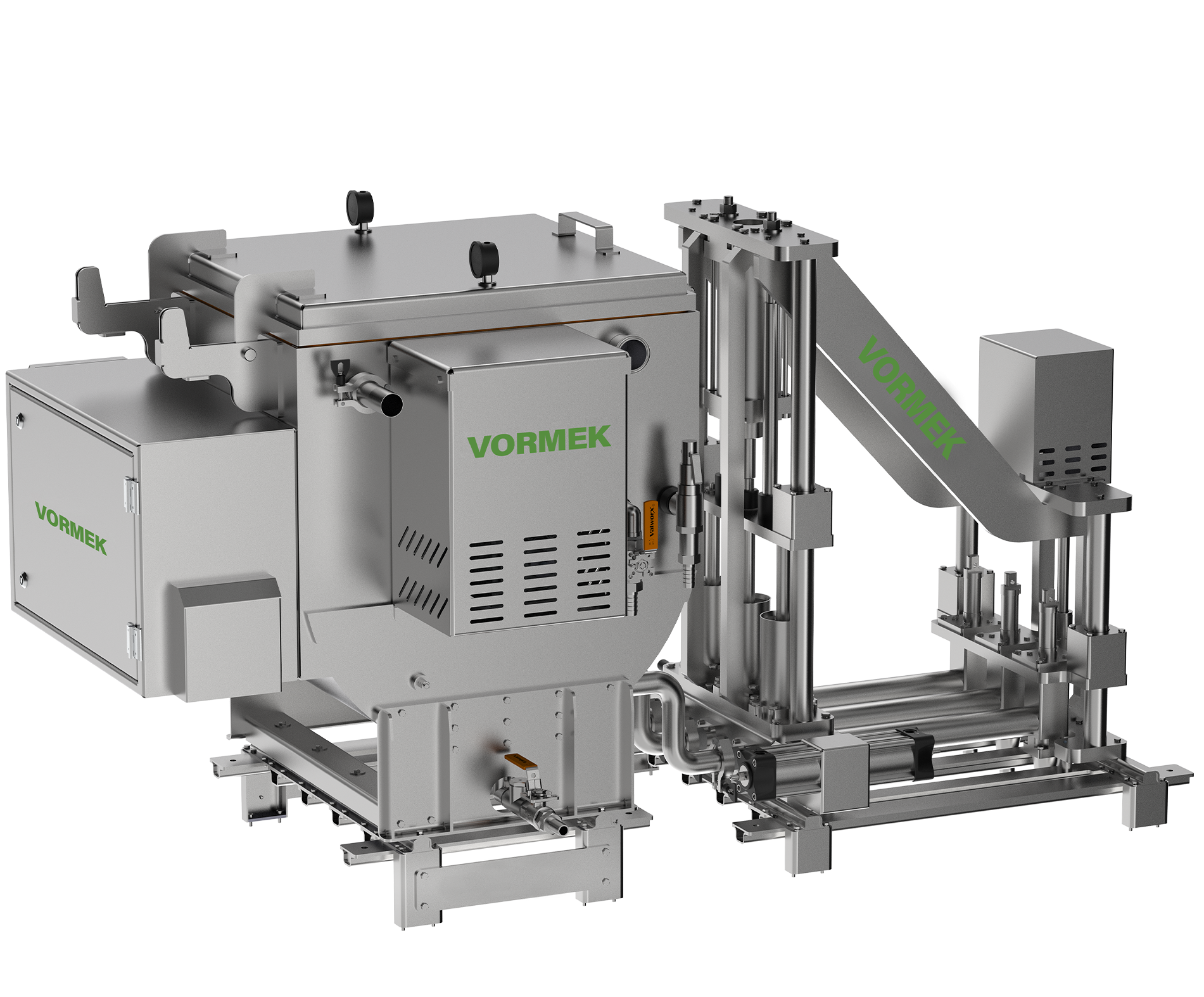

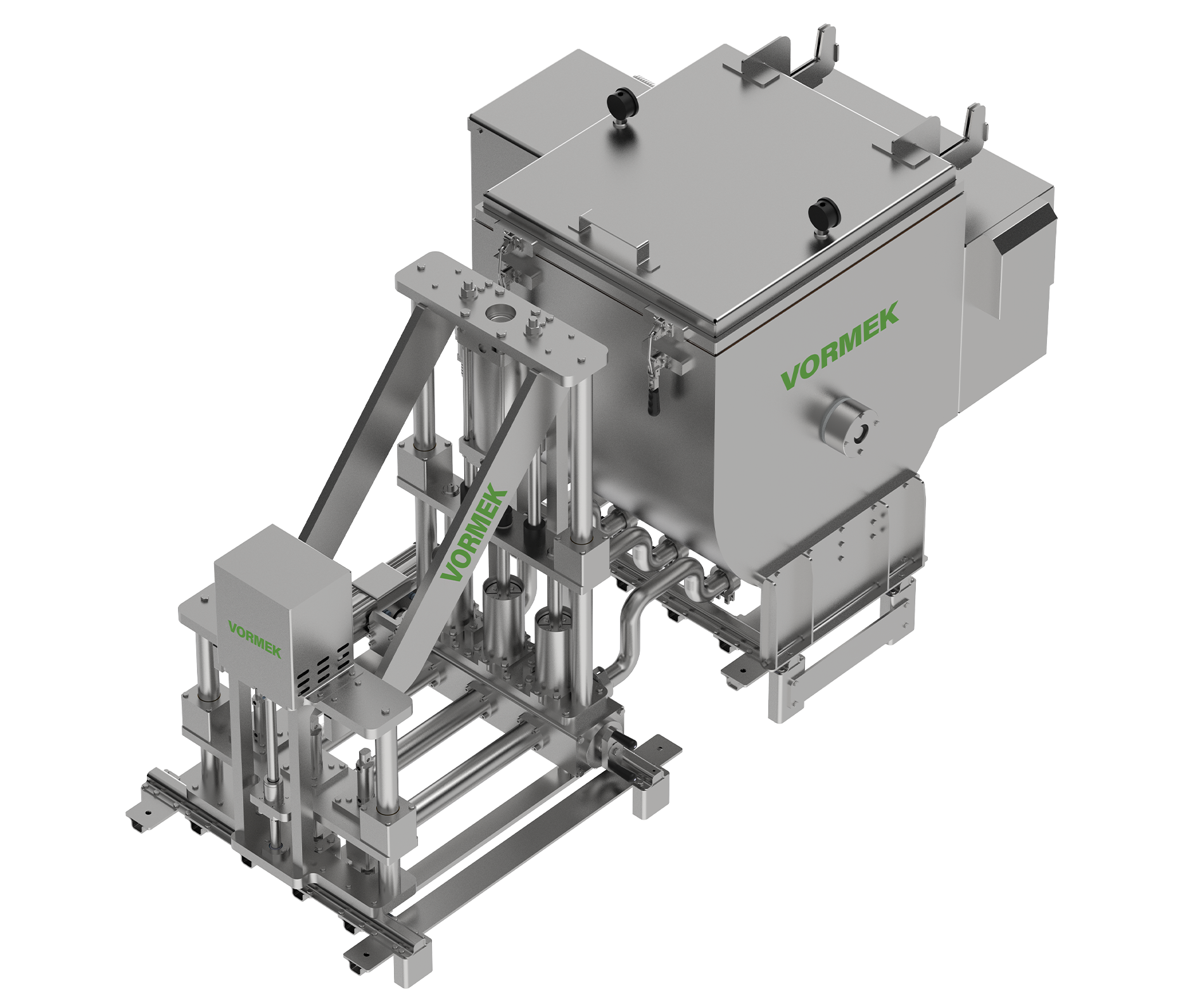

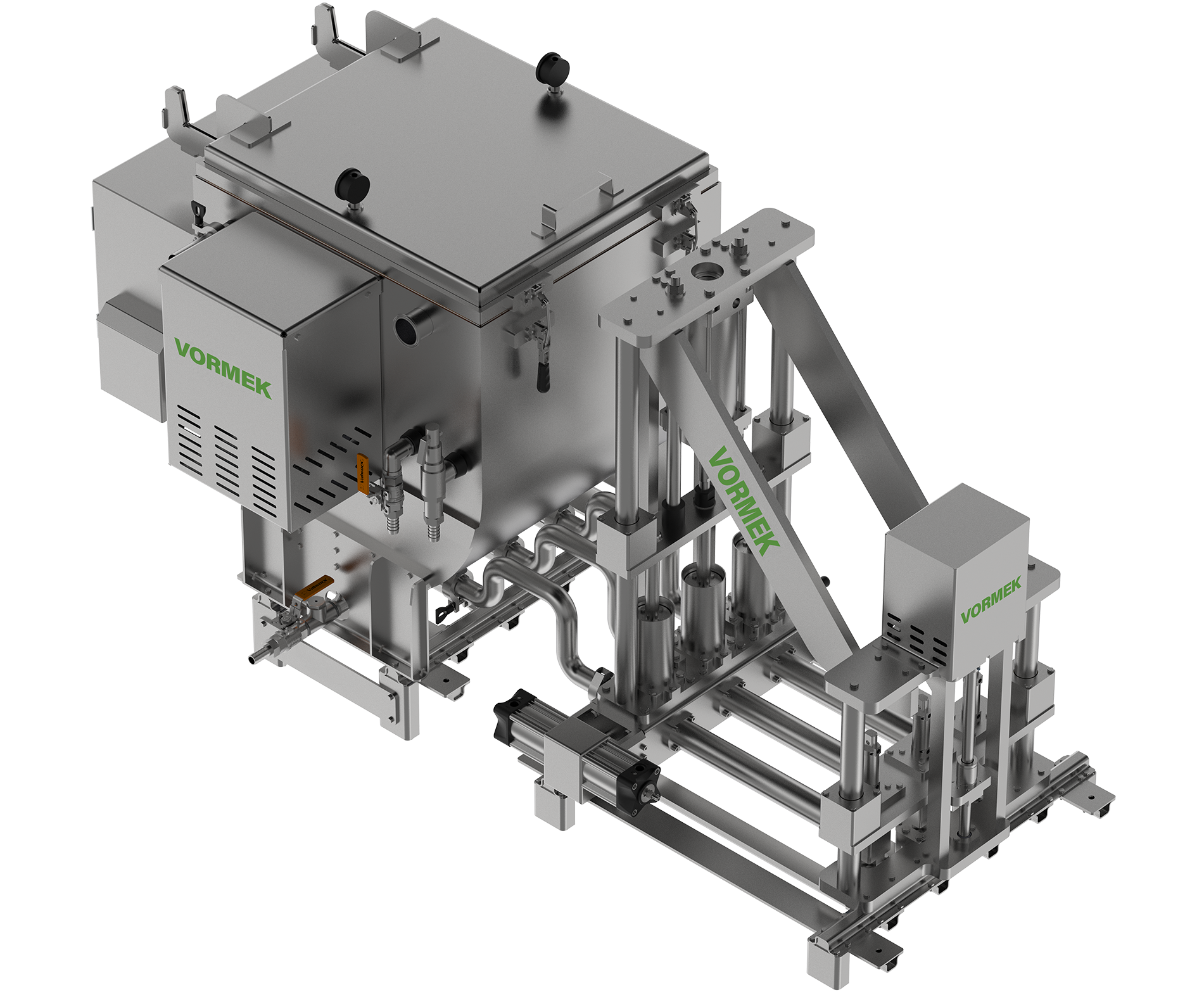

جهاز Mechoris Liquid VFL-510 هو آلة تعبئة بالجاذبية تنقل المنتج من الخزان إلى الحاوية باستخدام الجاذبية. في هذا النظام، يتدفق المنتج من الخزان إلى الفوهات دون الحاجة إلى مضخات عالية الضغط أو معدات معقدة، ويتم تفريغه في الحاويات. هذه التكنولوجيا مناسبة للمنتجات ذات السيولة الكافية للتحرك بشكل طبيعي عبر الأنابيب والفوهات.
في صناعات الأغذية، والألبان، والأدوية، والكيماويات، تتطلب المنتجات منخفضة اللزوجة – مثل الماء، والدوغ (مشروب الزبادي)، والمشروبات المخمرة، والقطرات العشبية، والخل، وعصير الليمون، والمحاليل الصيدلانية، والأمصال الفموية – تقنية تعبئة متخصصة نظراً لارتفاع سيولتها، وسلوك تدفقها السريع، وحساسيتها للتلوث.
أنواع آلات التعبئة بالجاذبية
آلة تعبئة بالجاذبية قائمة بذاتها
في هذا التكوين، يتم تركيب نظام التعبئة بشكل مستقل بجانب آلة التغليف.
المزايا:
- سعة خزان أكبر
- سهولة الوصول للخدمة والصيانة
- القدرة على زيادة عدد الفوهات
- مناسبة لخطوط الإنتاج عالية السعة
يستخدم هذا الموديل عادة في المصانع الكبيرة والخطوط الصناعية عالية السعة.

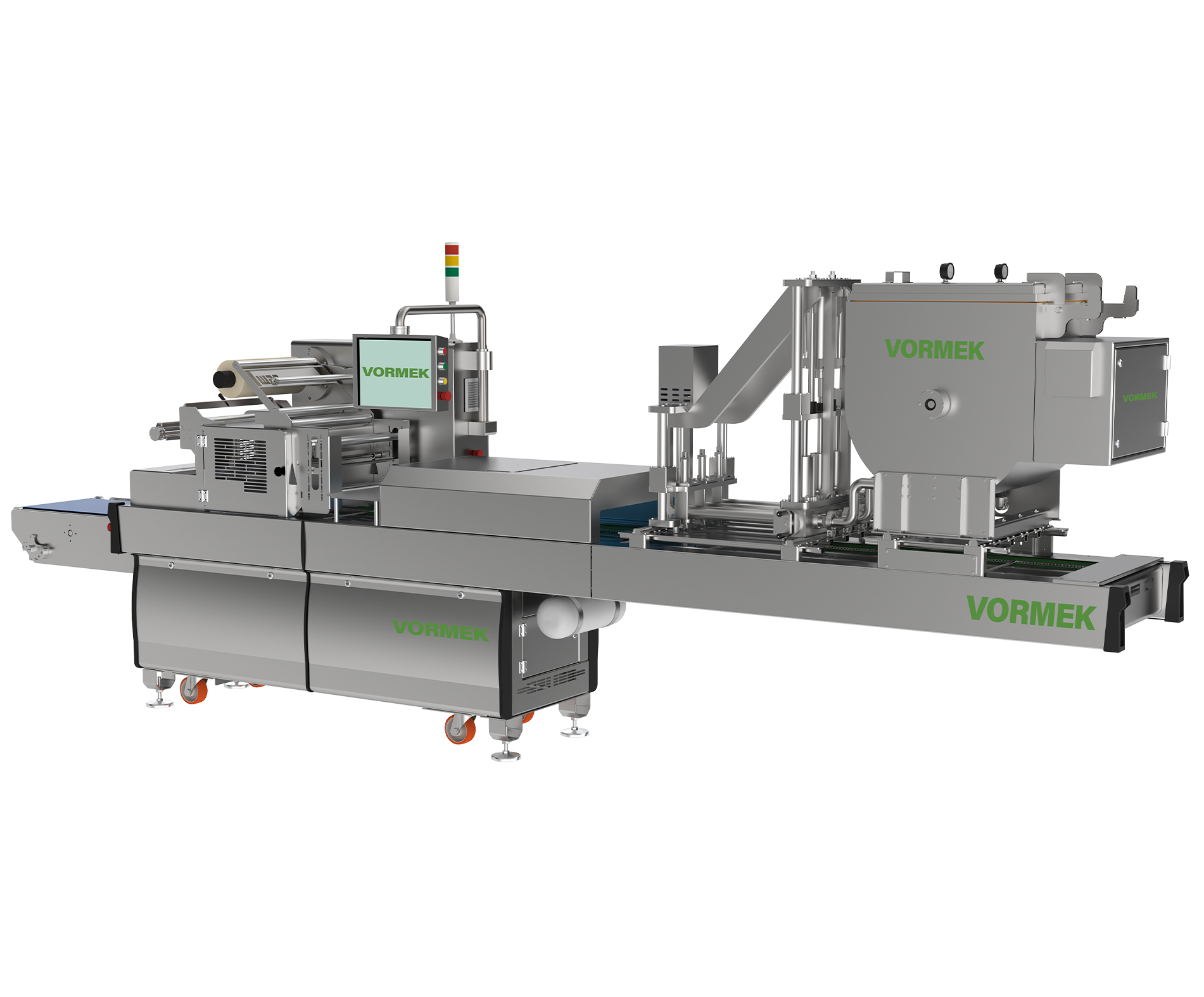

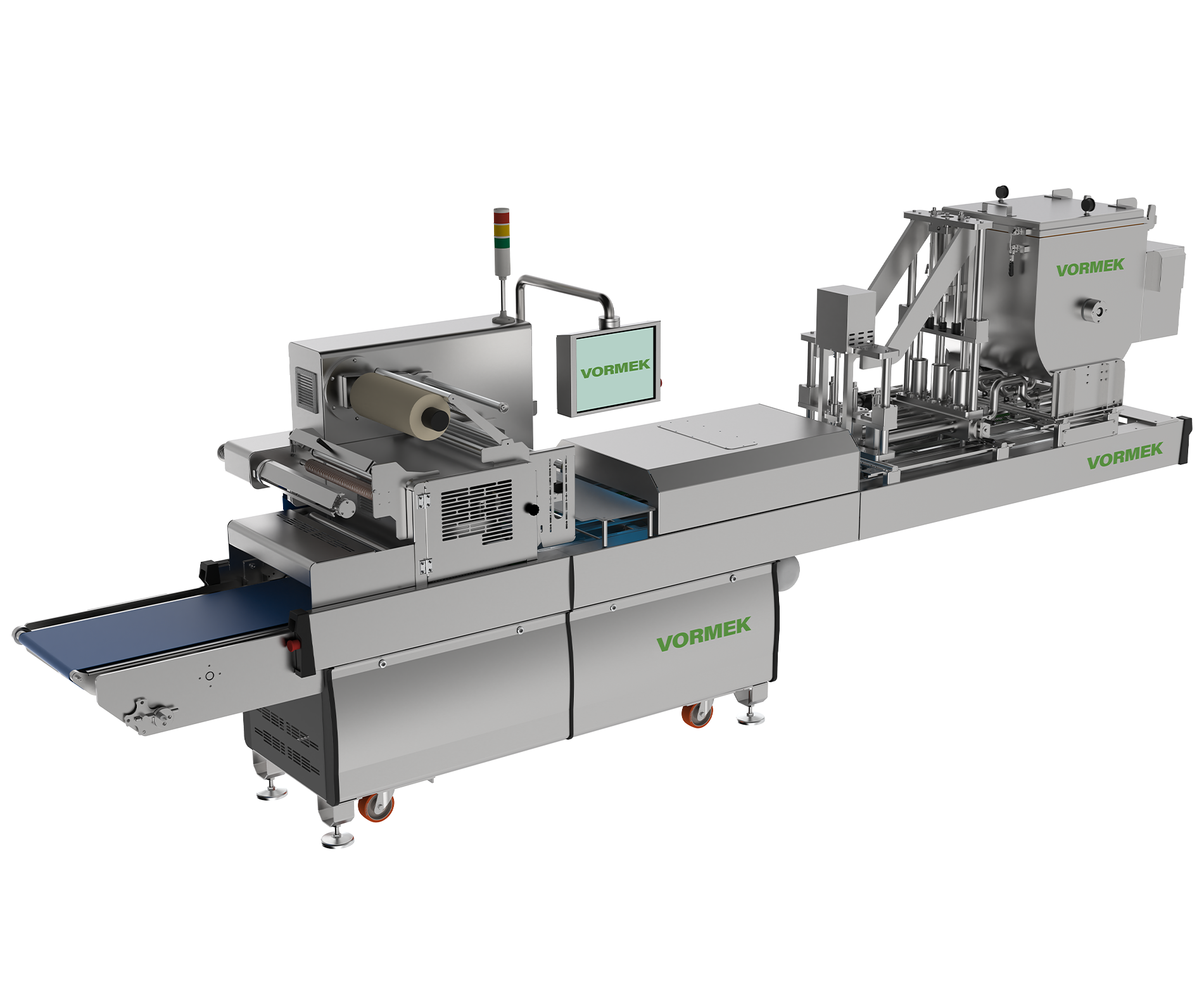

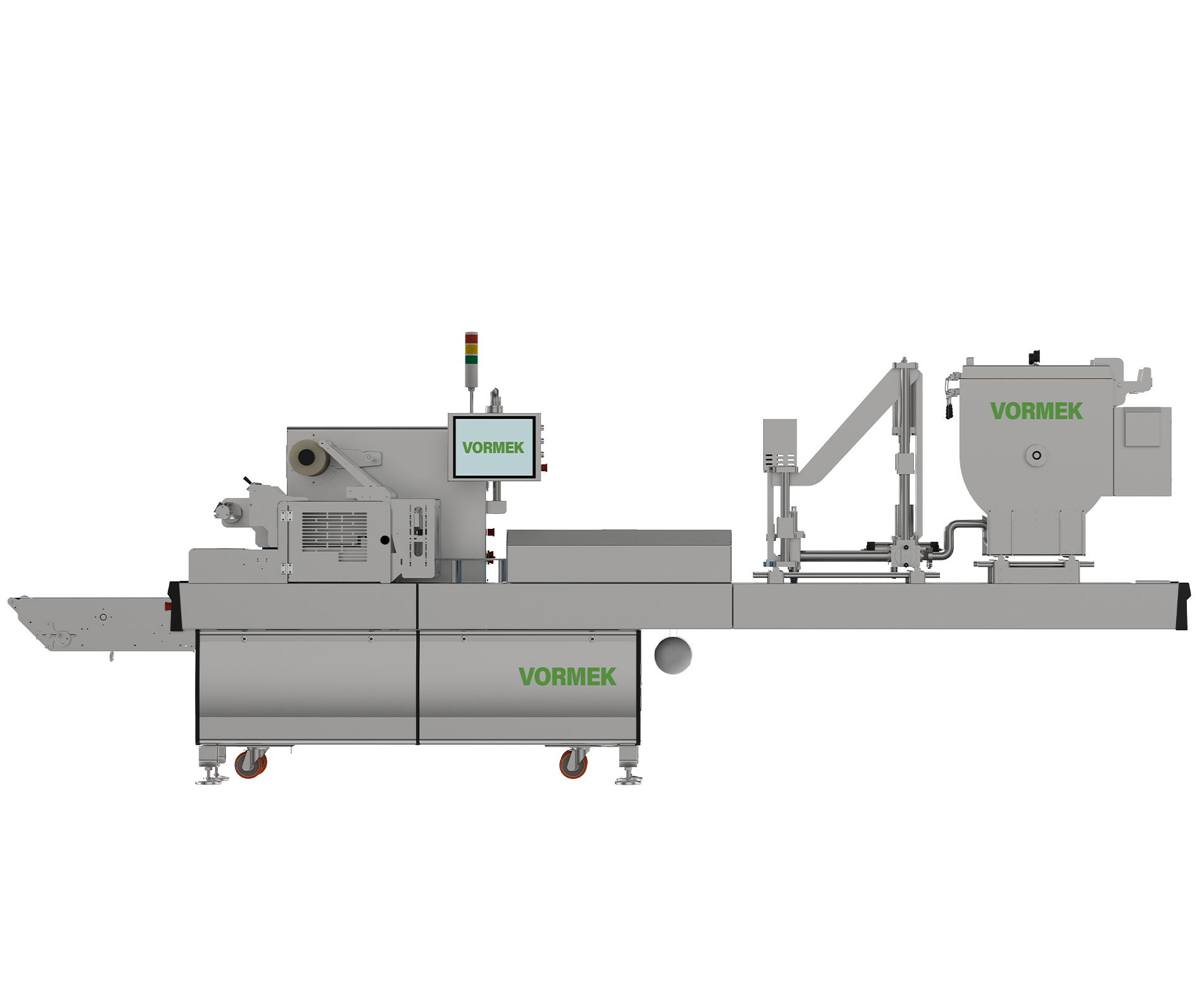

آلة تعبئة بالجاذبية مثبتة على آلة التغليف
في هذا التكوين، يتم تركيب الخزان ومجموعة التعبئة مباشرة على آلة التغليف.
المزايا:
- تصميم مضغوط
- مساحة أرضية إنتاج ضئيلة
- مسار نقل منتج أقصر
- مناسب للورش والمصانع ذات المساحة المحدودة
أهمية اختيار نوع الخزان
أحد المكونات الرئيسية لأي آلة تعبئة بالجاذبية هو خزان تخزين المنتج. اعتماداً على نوع المنتج، يمكن تصميم الخزان بطريقتين:
خزان أحادي الجدار
للمنتجات المعبأة في درجة حرارة الغرفة دون متطلبات تحكم حراري.
خزان مزدوج الجدار (مبطن)
بالنسبة للعديد من المنتجات الغذائية، يجب تعبئة المنتج في درجة حرارة محددة. في مثل هذه الحالات، يتم استخدام خزان مزدوج الجدار. يدور الماء الساخن أو السائل الحراري بين الجدارين، للحفاظ على درجة حرارة المنتج طوال عملية الإنتاج.
مزايا الخزانات المبطنة:
- يحافظ على لزوجة المنتج
- يمنع تدهور الجودة
- يمنع تبريد المنتج
- يزيد من استقرار عملية التعبئة
نظام المحرك – ضمان تجانس المنتج
تحتوي بعض المنتجات الغذائية على جسيمات معلقة تستقر في قاع الخزان إذا توقف الخلط. لمنع ذلك، يمكن تجهيز آلة التعبئة بنظام محرك.
فوائد استخدام المحرك:
- يمنع ترسيب المواد
- يحافظ على جودة المنتج
- يزيد من دقة التعبئة
- يضمن تجانس المنتج عبر جميع الحاويات
التحكم في مستوى الخزان واستقرار العملية
يراقب نظام التحكم في المستوى تلقائياً مستوى المنتج داخل الخزان، مما يمنع مشاكل مثل:
- تفريغ الخزان
- دخول الهواء إلى النظام
- فيضان المنتج
التحكم في درجة حرارة المنتج باستخدام المزدوجة الحرارية
بالنسبة للمنتجات التي تكون فيها درجة حرارة التعبئة حرجة، تكون أجهزة استشعار درجة الحرارة ضرورية. تمكن المزدوجة الحرارية المثبتة على الخزان من المراقبة المستمرة لدرجة الحرارة، مما يسمح للمشغلين بمراقبة ظروف العملية والتحكم فيها في أي وقت.
فوهات مضادة للتقطير – القضاء على النفايات والتلوث
من المشاكل الشائعة في أنظمة التعبئة تقطير المنتج بعد انتهاء دورة التعبئة. تستخدم آلات التعبئة الاحترافية فوهات مضادة للتقطير.
الفوائد:
- يمنع هدر المنتج
- يحافظ على بيئة إنتاج نظيفة
- يزيد من دقة التعبئة
- يمنع تلوث الحاويات
تقنية التعبئة من الأسفل إلى الأعلى
تتسبب بعض المنتجات في تكون الرغوة أو الفقاعات أثناء التعبئة. لمعالجة ذلك، يمكن استخدام نظام تعبئة من الأسفل إلى الأعلى:
الطريقة:
- تدخل الفوهة إلى الحاوية
- تبدأ التعبئة من الأسفل
- ترتفع الفوهة مع زيادة مستوى المنتج
الفوائد:
- يقلل من تكون الرغوة
- يمنع تكوين الفقاعات
- يحسن مظهر المنتج
- يزيد من دقة التعبئة
التحديات الشائعة في تعبئة المنتجات السائلة
| التحدي | الوصف |
|---|---|
| الفيضان والنفايات | التدفق السريع للسائل دون تحكم دقيق يؤدي إلى التعبئة الزائدة والانسكاب |
| تكون الفقاعات والرغوة | تخلق التعبئة عالية السرعة فقاعات تؤثر على الحجم الفعلي |
| التقطير بعد التعبئة | يؤدي عدم وجود فوهات مضادة للتقطير إلى تلويث البيئة والحاويات المجاورة |
| النظافة والتلوث المتبادل | يجب أن تكون أجزاء التلامس مع المنتج قابلة للغسل والتعقيم بالكامل |
| تغيير تنسيق الحاوية | تم تصميم العديد من الآلات لارتفاعات وأقطار محددة؛ تتطلب التغييرات تعديلات تستغرق وقتاً |
التعبئة الحجمية، القائمة على الوقت، أو القائمة على الوزن؟
اعتماداً على متطلبات العميل، يمكن التحكم في آلة التعبئة بالجاذبية بطرق مختلفة:
التحكم القائم على الوقت والتدفق
يفتح الصمام أو يغلق بناءً على وقت محدد، للتحكم في كمية المنتج المعبأة في الحاوية.
التحكم في الوزن القائم على خلية الحمل
للتطبيقات التي تكون فيها دقة التعبئة النهائية حرجة، يعد نظام خلية الحمل الخيار الأمثل. يتم قياس وزن المنتج في الوقت الفعلي وإرساله إلى PLC. يتحكم PLC بعد ذلك في الصمام التدريجي لإدارة التدفق وضمان تعبئة دقيقة.
خيارات عملية التعبئة
| الطريقة | الوصف | الأفضل لـ |
|---|---|---|
| خلية الحمل + صمام التحكم | تمتلئ الحاويات إلى 90٪، ثم يتم التحكم بالوزن إلى الحجم الدقيق | المنتجات عالية القيمة، دقة ±3 جم |
| الأسطوانة والمكبس | يتم التحكم في الحجم عن طريق الإزاحة الإيجابية | لزوجة أعلى قليلاً أو متطلبات دقة حجمية |
| المؤقت + التحكم في التدفق | التعبئة بناءً على الوقت ومعدل التدفق الثابت | منتجات أقل قيمة، سرعة عالية، دقة معتدلة |
التصميم الصحي والامتثال
في صناعات الأغذية، والألبان، والأدوية، النظافة ليست اختيارية – بل هي مطلب. تم تصميم جهاز Mechoris Liquid VFL-510 وفقاً لمبادئ الهندسة الصحية:
| الميزة الصحية | الوصف |
|---|---|
| مواد التلامس مع المنتج | فولاذ مقاوم للصدأ 316 (مقاوم للمواد المسببة للتآكل والأحماض) |
| الهيكل الرئيسي | فولاذ مقاوم للصدأ 304 (مقاوم للصدأ، قابل للغسل بالمنظفات الصناعية) |
| فوهات مضادة للتقطير | تمنع القطرات وتراكم السوائل على الماكينة |
| أسطح ناعمة، لا زوايا ميتة | يمنع تراكم الملوثات؛ تنظيف سريع وفعال |
| وصول كامل إلى المكونات الداخلية | تفكيك وتنظيف وتعقيم سهل دون أدوات خاصة |
مزايا اختيار جهاز Mechoris Liquid VFL-510
| # | السبب |
|---|---|
| 1 | تصميم مخصص بناءً على متطلبات العميل |
| 2 | الخبرة التقنية لفريق التصميم |
| 3 | مكونات عالية الجودة وأتمتة قياسية |
| 4 | تنظيف بسيط وسريع |
| 5 | الوصول إلى الخدمة وقطع الغيار |
| 6 | التوافق مع خطوط التغليف الحالية |
الجدول 1: تحليل التكلفة الإجمالية للملكية – التعبئة اليدوية مقابل آلة التعبئة بالجاذبية الأوتوماتيكية
| # | بند التكلفة | التعبئة اليدوية | التعبئة الآلية مع VFL-510 | الوفورات / الوصف |
|---|---|---|---|---|
| 1 | العمالة (الراتب + التكاليف الأخرى) | يتطلب 2-3 مشغلين | يتطلب مشغل واحد | تخفيض 73٪ في تكاليف العمالة |
| 2 | هدر المنتج (النفايات) | 5-10٪ من حجم الإنتاج | أقل من 1٪ | تخفيض كبير في النفايات بسبب دقة ±3 جم |
| 3 | وقت توقف الخط للتنظيف | 2-3 ساعات لكل وردية | 30-45 دقيقة يومياً | زيادة وقت الإنتاج الفعال |
| 4 | تكلفة التنظيف والتعقيم | عمالة إضافية + وقت | تصميم CIP + وصول سهل | تخفيض 50٪ في التكلفة والوقت |
| 5 | قطع الغيار والإصلاحات السنوية | غالباً لا شيء (أدوات يدوية) | حوالي 3-5٪ من سعر الماكينة | تكلفة معتدلة، يقابلها تقليل وقت التوقف |
| 6 | الأخطاء البشرية ومرتجعات المنتج | عالية (عدم اتساق الوزن، تلوث) | منخفضة جداً (اتساق ونظافة عالية) | تقليل المرتجعات = زيادة ثقة العملاء |
| 7 | الاستثمار الأولي (CAPEX) | صفر (نفقة شهرية مستمرة) | شراء الماكينة (أصل ثابت) | عائد الاستثمار عادة أقل من 12 شهراً |
| 8 | قدرة تغيير تنسيق الحاوية | يستغرق وقتاً؛ يتطلب أدوات | أقل من 5 دقائق؛ لا يتطلب أدوات | زيادة مرونة الخط |
الجدول 2: الفوائد العملية لاختيار آلة التعبئة بالجاذبية
| # | الفائدة العملية | التأثير على الإنتاج | التأثير على التكلفة الإجمالية للملكية |
|---|---|---|---|
| 1 | تقليل كبير في الاعتماد على العمالة | مشغل واحد يحل محل 2-3 لكل وردية | تخفيض 73٪ في تكاليف العمالة السنوية |
| 2 | منع كامل للتلوث المتبادل | تصميم صحي، فولاذ مقاوم للصدأ، فوهات مضادة للتقطير | تقليل خطر المرتجعات ونفايات النظافة |
| 3 | التوافق مع مجموعة واسعة من الحاويات | تعديل سريع للارتفاع والفوهة دون أدوات | تقليل وقت التوقف بين الطلبات |
| 4 | تقليل هدر المنتج بسبب القياس الدقيق | دقة ±3 جم، وزن على مرحلتين | تخفيض النفايات بنسبة تصل إلى 90٪ مقارنة باليدوي |
| 5 | بدء سريع دون إعدادات معقدة | إعداد أولي سهل؛ تخزين الوصفات في PLC | زيادة الإنتاجية في بداية الوردية |
| 6 | تنظيف وصيانة سهلان | تفكيك وإعادة تجميع سريع للمكونات | تقليل تكاليف التنظيف؛ إطالة عمر الماكينة |
| 7 | تغيير سريع للفوهات | تغيير يدوي دون أدوات في أقل من 5 دقائق | تقليل وقت التوقف؛ زيادة مرونة الخط |
| 8 | مناسب للأحجام المنخفضة إلى شبه الصناعية | قابل للتوسع من 500 إلى 5000 وحدة/ساعة | لا استثمار إضافي للأحجام المنخفضة |
| 9 | تكوين قابل للتخصيص | عدد الفوهات، حجم الخزان، نوع التحكم (خلية حمل/مكبس/مؤقت) | تقليل التكلفة الزائدة؛ ملاءمة مثالية للاحتياجات الفعلية |
